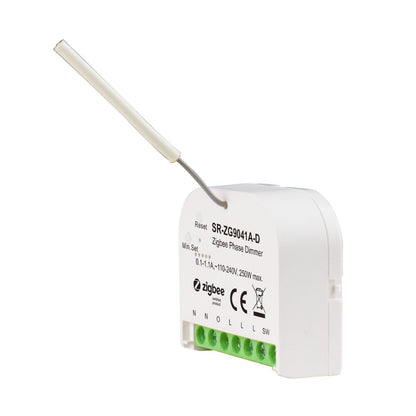

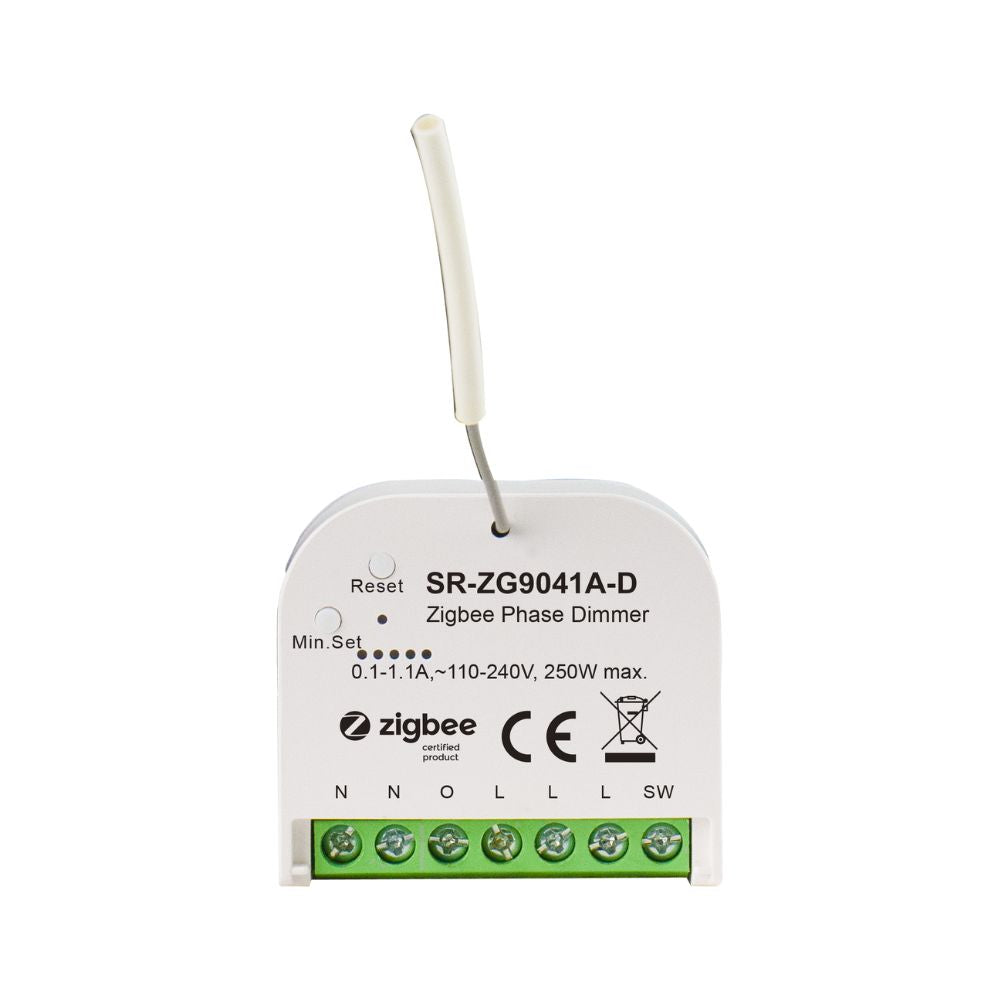

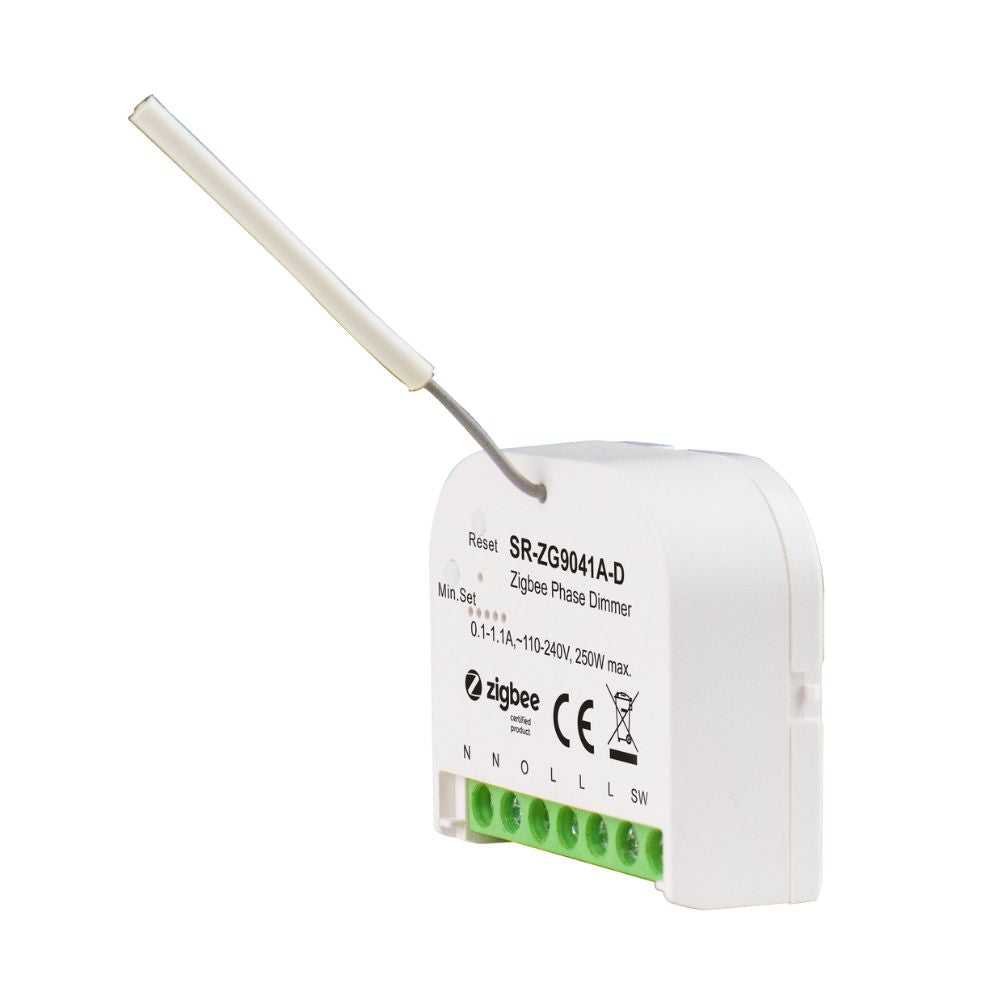

Zigbee LED-himmennin 230V energiamittauksella TRIAC Sunricher SR-ZG9041A-D

Sunricher SR-ZG9041A-D on erittäin pieni Zigbee 3.0 -mikrohimmennin, joka piiloutuu valokatkaisijan taakse ja tekee tavallisista 230V -valoistasi älykkäitä. Dimmeri tukee kytkentää sekä ilman nollajohdinta mm. saneerauskohteissa sekä tarvittaessa myös normaalia 3-johtimista kytkentää nollajohtimella. Sisäänrakennetun tehonmittauksen ansiosta näet Zigbee2MQTT:ssä mm. hetkitehon (W), jännitteen (V), virran (A) ja kulutetun energian (kWh).

Laite toimii Zigbee-pääte­laitteena ja on virallisesti tuettu Zigbee2MQTT:ssä SR-ZG9041A-D -mallina, jolloin se näkyy suoraan himmennettävänä valona ja energiamittarina.

• Päälle/pois-ohjaus
• Himennys (brightness)
• Tehomittaus: power, voltage, current, energy
• Power on -käyttäytymisen valinta (off / on / toggle / previous)
• Ulkoisen kytkimen tyypin valinta (painonappi, vipukytkin, 3-tie)
• Minimi-PWM-tason säätö pienen himmennystason ongelmien korjaamiseen

SR-ZG9041A-D sopii erityisesti:

• Himmennettäville 230V LED-lampuille ja LED-valaisimille (triac/phase-cut)
• Halogeeni- ja muille resistiivisille, kapasitiivisille tai induktiivisille kuormille valmistajan rajoissa

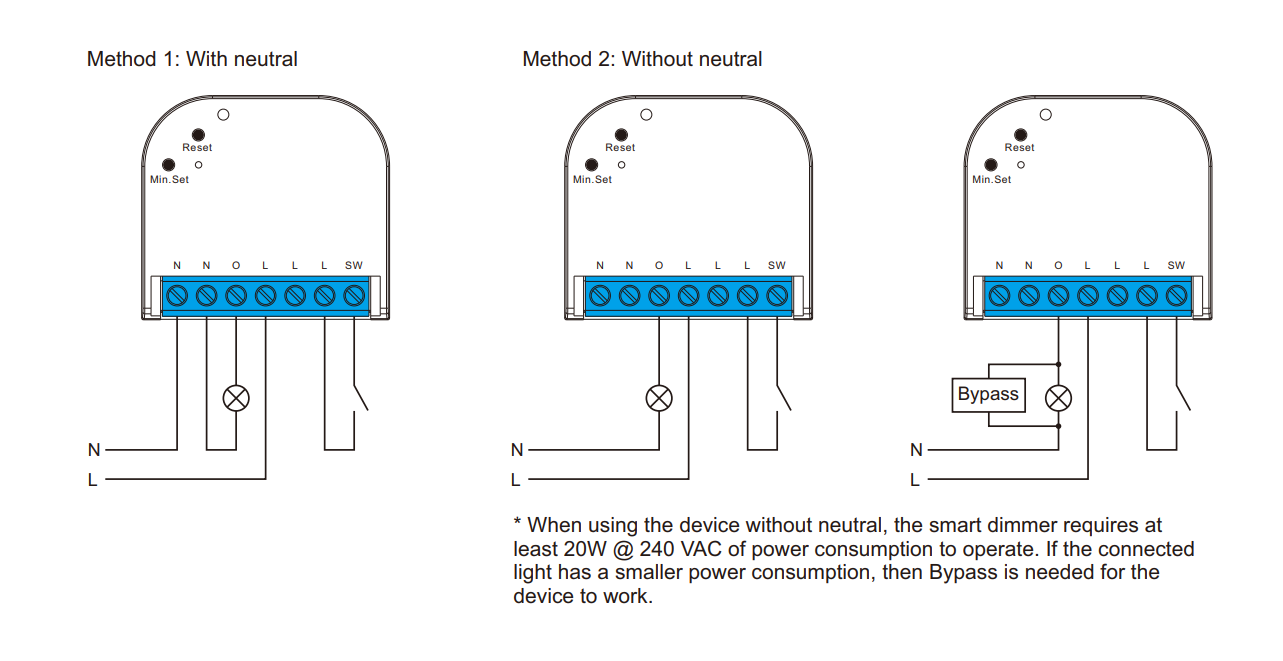

• Kohteisiin, joissa kojerasiassa ei ole nollaa – yksijohtiminen kytkentä

Huomioi, että hyvin pienillä LED-kuormilla saatat tarvita erillisen bypass-komponentin, jotta valo sammuu varmasti eikä vilku pienillä himmennystasoilla. Jos käytät himmennintä ilman nolljohtoa, täytyy kuorman olla vähintään 20W.

Yhteensopivuus

• Zigbee 3.0 -yhteensopiva himmennin
• Virallisesti tuettu Zigbee2MQTT (malli SR-ZG9041A-D)
• Toimii tyypillisesti Zigbee 3.0 -yhdyskäytävien kanssa, kuten Home Assistant + Zigbee2MQTT ja monet muut universaalit Zigbee-gatewayt kuten Philips Hue
• Tukee Touchlink-kommissiointia ja paritusta yhteensopiviin Sunricher Zigbee-kaukosäätimiin ja -paneeleihin

Ominaisuudet

• Zigbee 3.0 AC phase-cut -himmennin, triac-tekniikka
• Yksijohtiminen asennus (Live only) – ei vaadi nollaa, mutta voi toimia myös 3-johtimisesti nollan kanssa
• Tehomittaus: aktiivinen teho, jännite, virta ja energia
• 1 kanava, enintään 200 W @ 220–240 V (himmennettävät LED-kuormat)
• Tukee resistiivisiä, kapasitiivisia ja induktiivisia kuormia valmistajan rajoitusten puitteissa
• Himmennys ja päälle/pois-ohjaus Zigbee-verkon kautta
• Power-on-käyttäytymisen valinta (off / on / toggle / previous)
• Ulkoisen kytkimen tyypin valinta (painonappi / tavallinen on/off / 3-tie-kytkentä)
• Minimi-himmennystason ja käynnistyskirkkauden säätö (minimum PWM)
• Pehmeä käynnistys (soft start)
• Pieni koko – mahtuu tyypillisesti kytkimen taakse kojerasiaan

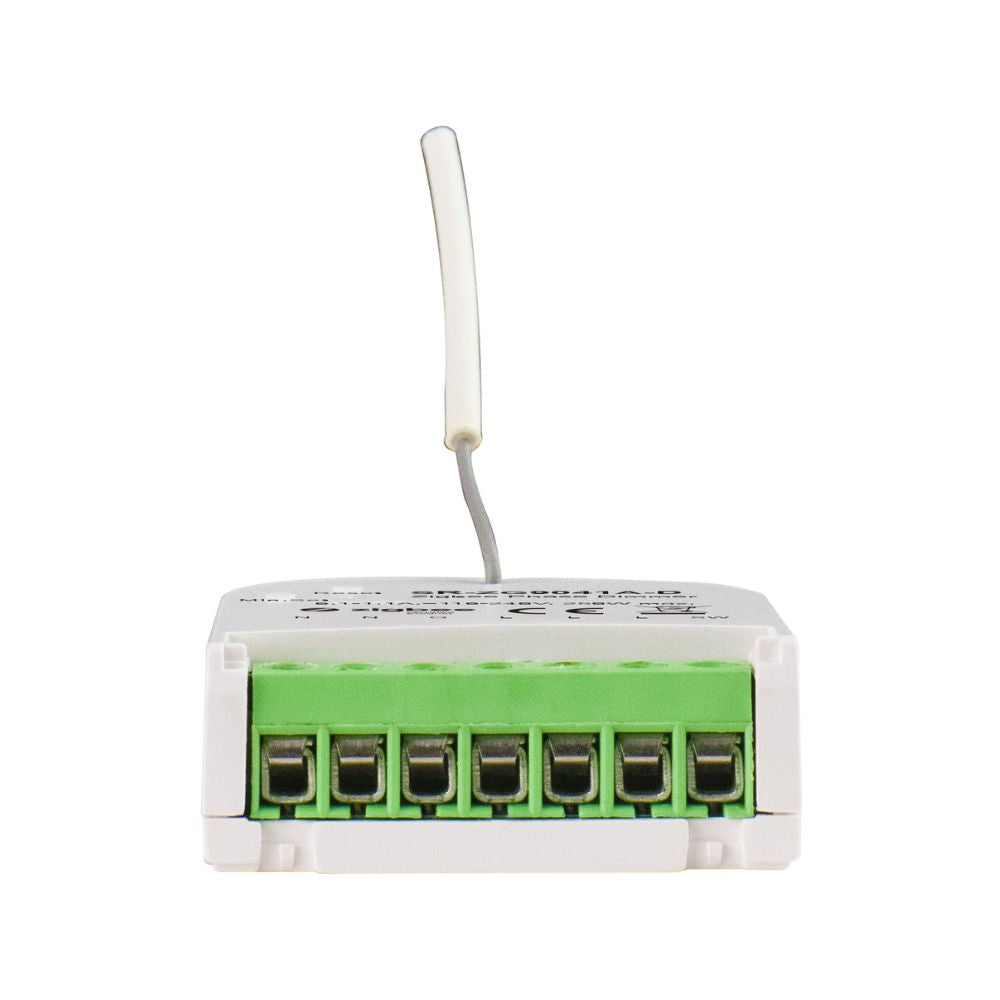

• Ruuviliittimet sisään- ja ulostulossa

Tekniset tiedot

• Malli: Sunricher SR-ZG9041A-D
• Protokolla: Zigbee 3.0, Zigbee end device
• Sisääntulojännite: 100–240 VAC
• Ulostulojännite: 100–240 VAC
• Ulostulo­virta: 0,1–1,1 A
• Kanavat: 1
• IP-luokka: IP20
• Maksimikuorma (LED): 200 W @ 220–240 V (valmistajan taulukon mukaan)
• Kuormatyypit: himmennettävät LEDit, halogeeni, muut resistiiviset / kapasitiiviset / induktiiviset kuormat

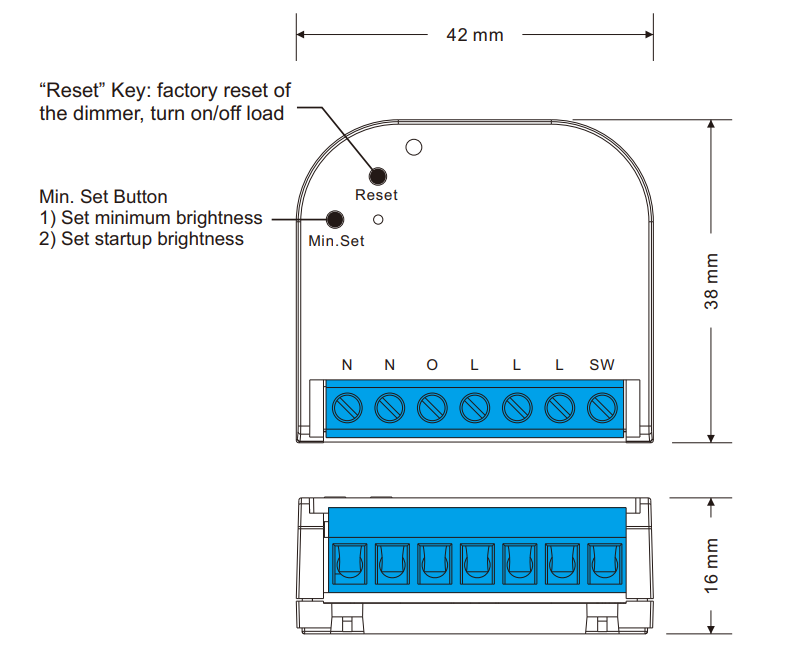

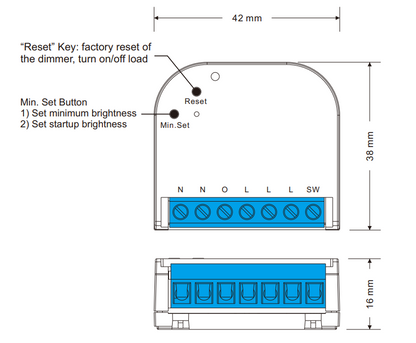

• Mitat: 42 × 38 × 16 mm
• Asennus: kojerasiaan / kytkimen taakse, ruuviliittimet
• Toiminnot Zigbee2MQTT:ssä: päälle/pois, himmennys, effect, power_on_behavior, power, voltage, current, energy, external_switch_type, minimum_pwm
• Käyttö/asennusohjeen löydät tästä

Asennus

Tuote on tarkoitettu vain sähköalan ammattilaisen asennettavaksi. Kyseessä on 230V AC laite, joten väärä asennus voi aiheuttaa sähköiskun tai palovaaran. Pyydä aina valtuutettu sähköasentaja kytkemään laite.
