Sonoff S60ZBTPF Zigbee-älypistorasia energiamittauksella 16A

Sonoff S60ZBTPF – Zigbee-älypistorasia energiamittauksella 16 A

Sonoff S60ZBTPF yhdistää älypistorasian, energiankulutuksen mittauksen ja Zigbee-verkon reitittimen samaan laitteeseen. Se sopii erityisen hyvin Home Assistant -kotiin, jossa halutaan sekä ohjata pistorasiaan kytkettyä laitetta että seurata sen todellista sähkönkulutusta.

Pistorasia on saatavana yksittäin tai neljän kappaleen pakkauksena.

Energiamittaus Home Assistantiin

S60ZBTPF mittaa sähkönkulutusta ja mahdollistaa esimerkiksi yksittäisen laitteen kulutuksen seuraamisen Home Assistantissa.

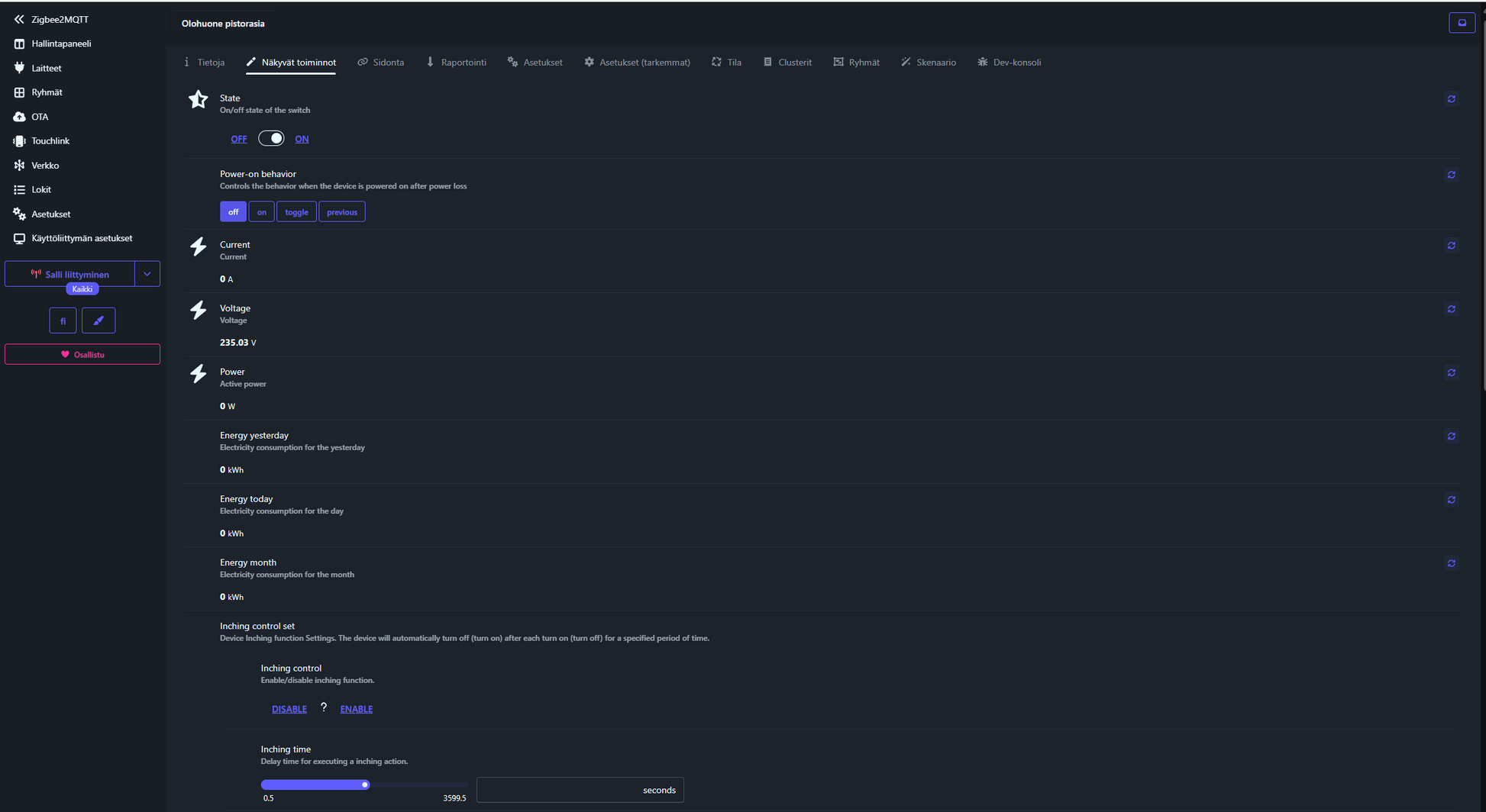

Zigbee2MQTT:ssa laitteesta saadaan muun muassa:

• päälle / pois
• teho (W)
• virta (A)
• jännite (V)
• energiankulutus (kWh)
• tämän päivän, eilisen ja kuukauden energiankulutustietoja
• virran palautumisen jälkeinen toimintatila
• inching eli automaattinen sammutus
• ylikuormitussuojauksen asetuksia

Tarkat käytettävissä olevat asetukset riippuvat Zigbee-järjestelmästä ja ohjelmistoversiosta.

Home Assistant, Zigbee2MQTT ja ZHA

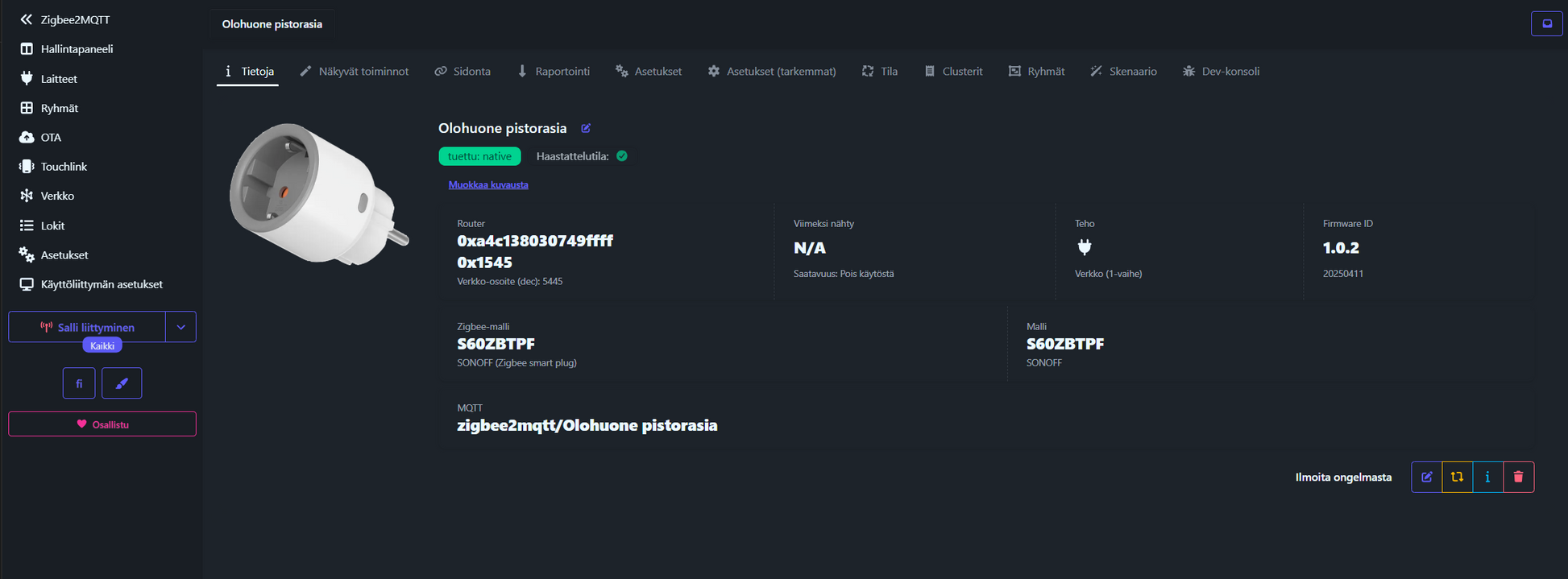

S60ZBTPF on Zigbee 3.0 -laite ja soveltuu Home Assistant -käyttöön. Zigbee2MQTT tarjoaa laitteelle erityisen laajan valikoiman mittaus- ja asetusentiteettejä.

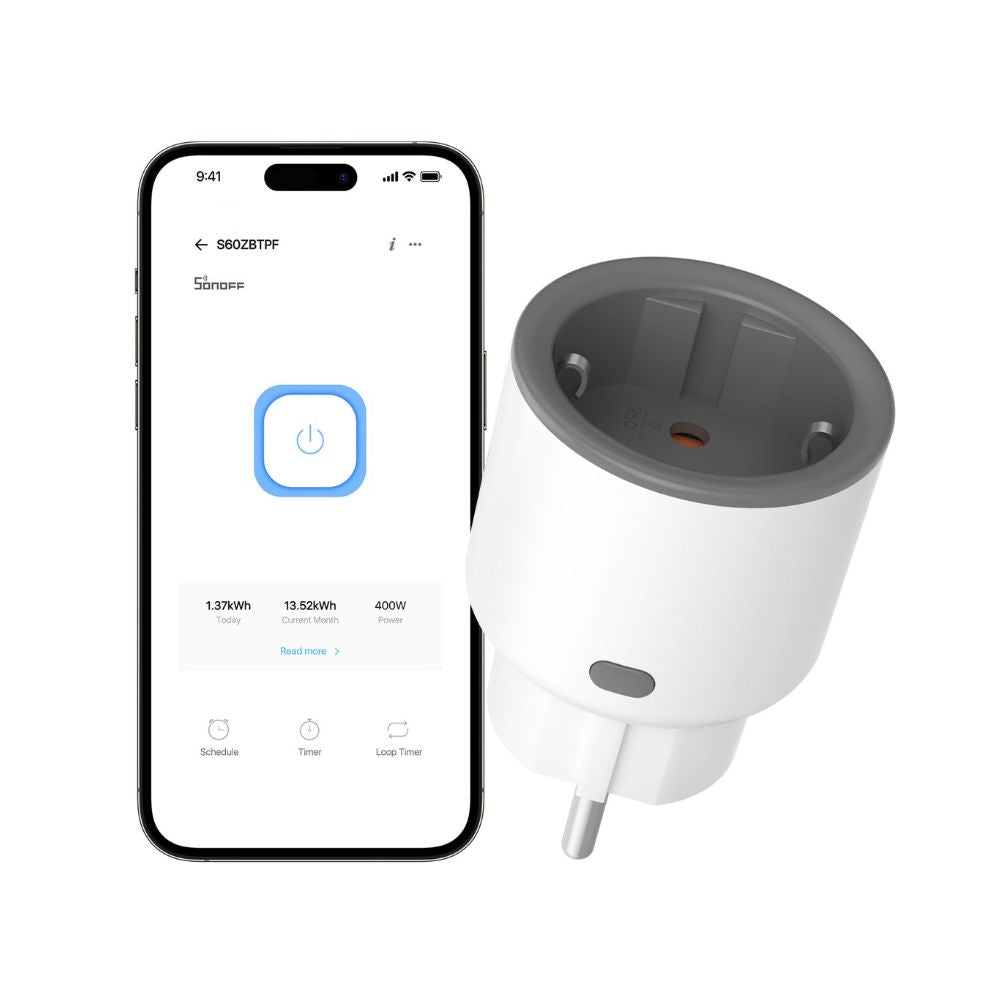

Jos käytät SONOFFin omaa Zigbee-hubia, pistorasiaa voidaan käyttää myös eWeLink-sovelluksen kautta.

Vahvistaa samalla Zigbee-verkkoa

Koska S60ZBTPF on jatkuvasti verkkovirrassa, se toimii myös Zigbee-routerina. Se voi välittää muiden Zigbee-laitteiden liikennettä ja auttaa rakentamaan kattavamman Zigbee-mesh-verkon.

Tämän vuoksi energiamittaavia Zigbee-pistorasioita on usein hyödyllistä sijoittaa eri puolille kotia myös Zigbee-verkon rakenteen kannalta.

Enintään 16 A

S60ZBTPF:n valmistajan ilmoittama maksimivirta on 16 A.

SONOFF ilmoittaa teknisissä tiedoissa maksimikuormaksi 4000 W @ 250 V. Suomessa käytössä oleva nimellisjännite on 230 V, joten laitteen valinnassa kannattaa käyttää ensisijaisena rajana 16 A:n maksimivirtaa ja huomioida aina myös liitettävän laitteen, pistorasian ja sähköasennuksen rajoitukset.

Älypistorasia ei korvaa kiinteään suuritehoiseen kuormaan tarkoitettua sähköasennusta tai kontaktoriohjausta.

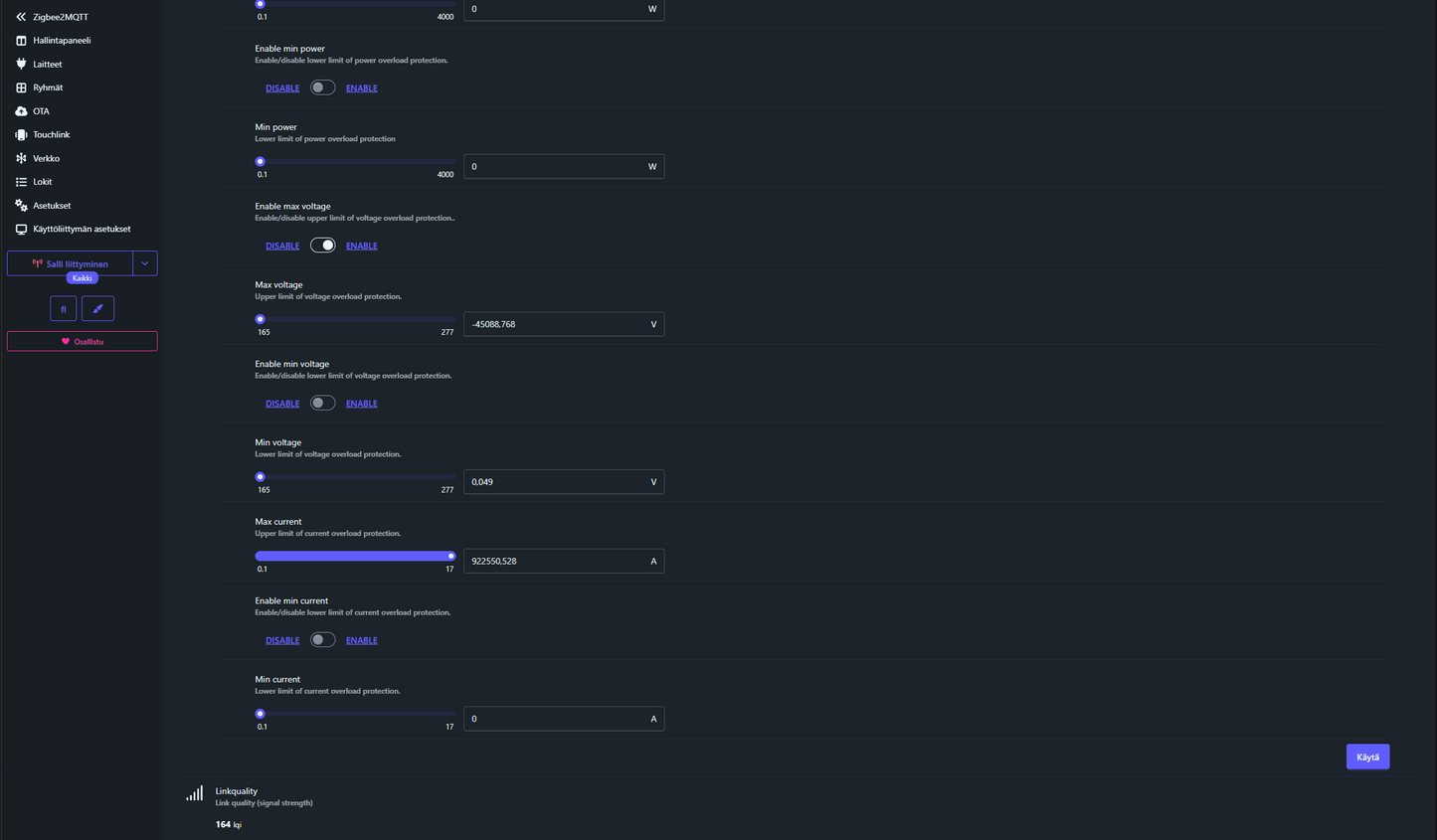

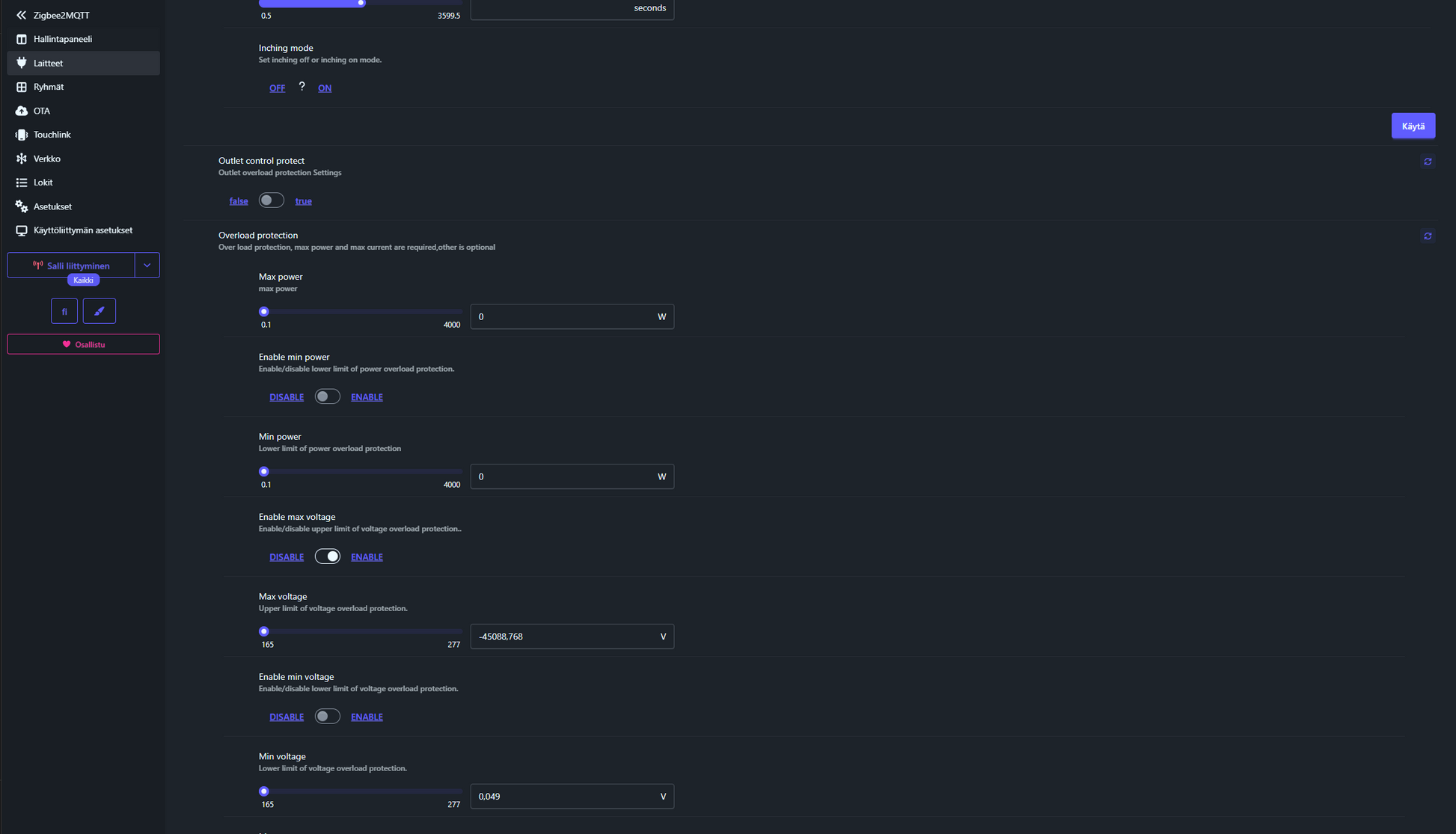

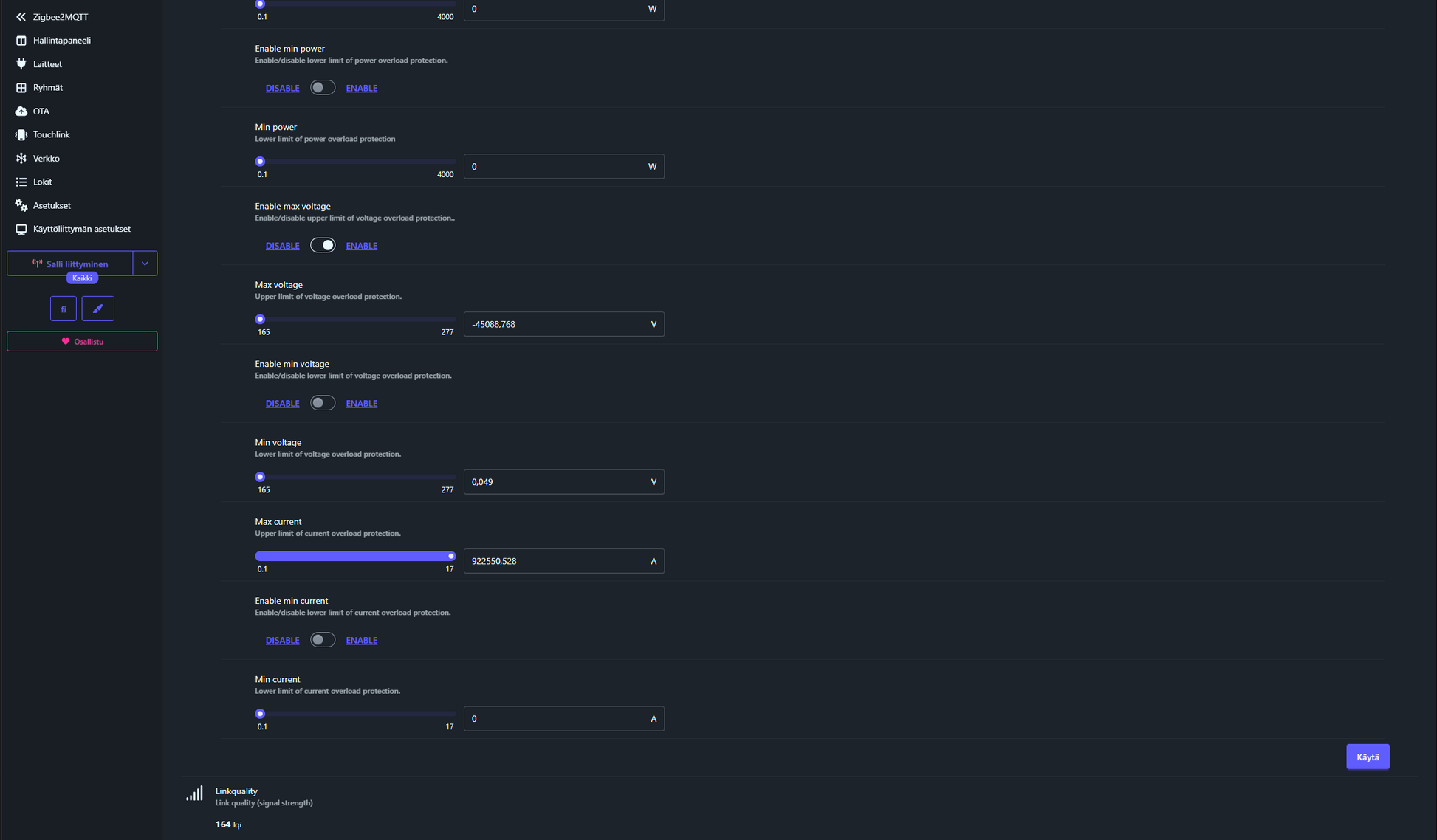

Ylikuormitussuojaus

Pistorasiassa on säädettävä ylikuormitussuoja. Tuetussa järjestelmässä voidaan määrittää rajoja muun muassa teholle ja virralle, jolloin pistorasia voi katkaista kuorman rajan ylittyessä.

Kyseessä on laitteen lisäsuojaominaisuus, ei rakennuksen varsinaisten sähkö- tai ylivirtasuojien korvaaja.

Automaatiot käytännössä

Energiamittauksen ansiosta pistorasiaa voidaan käyttää esimerkiksi automaatioissa, joissa:

• laite sammutetaan automaattisesti tiettyyn aikaan
• kulutusta seurataan Home Assistant Energy -näkymässä
• ilmoitus lähetetään, jos laitteen kulutus muuttuu
• pistorasia sammutetaan automaattisesti käytön jälkeen
• kuormaa ohjataan sähkön hinnan tai muun automaation perusteella

Ei itsenäinen WiFi- tai Matter-pistorasia

S60ZBTPF käyttää Zigbee 3.0 -yhteyttä. Se tarvitsee yhteensopivan Zigbee-hubin tai -koordinaattorin eikä liity suoraan kodin WiFi-verkkoon.

SONOFF tukee laitteen tuomista Matter-ympäristöihin yhteensopivan Matter Bridgen kautta, mutta S60ZBTPF ei itsessään ole Matter-laite.

Tekniset tiedot

• Malli: S60ZBTPF
• Pistoketyyppi: EU Type E/F
• Langaton yhteys: Zigbee 3.0
• Syöttö: 250 V~, 50/60 Hz
• Maksimivirta: 16 A
• Valmistajan ilmoittama maksimikuorma: 4000 W @ 250 V
• Energiamittaus: kyllä
• Ylikuormitussuoja: kyllä
• Zigbee-router: kyllä
• Valmiustilan kulutus: alle 1 W
• Käyttölämpötila: -10…+40 °C
• Käyttökosteus: 5–95 % RH, ei kondensoiva
• Kotelomateriaali: PC V0
• Mitat: 50 × 50 × 61,5 mm
• Paino: noin 79 g
• Käyttö: sisätiloissa

Käyttöohje

Sonoff S60ZBTPF käyttöohje (EN) →
