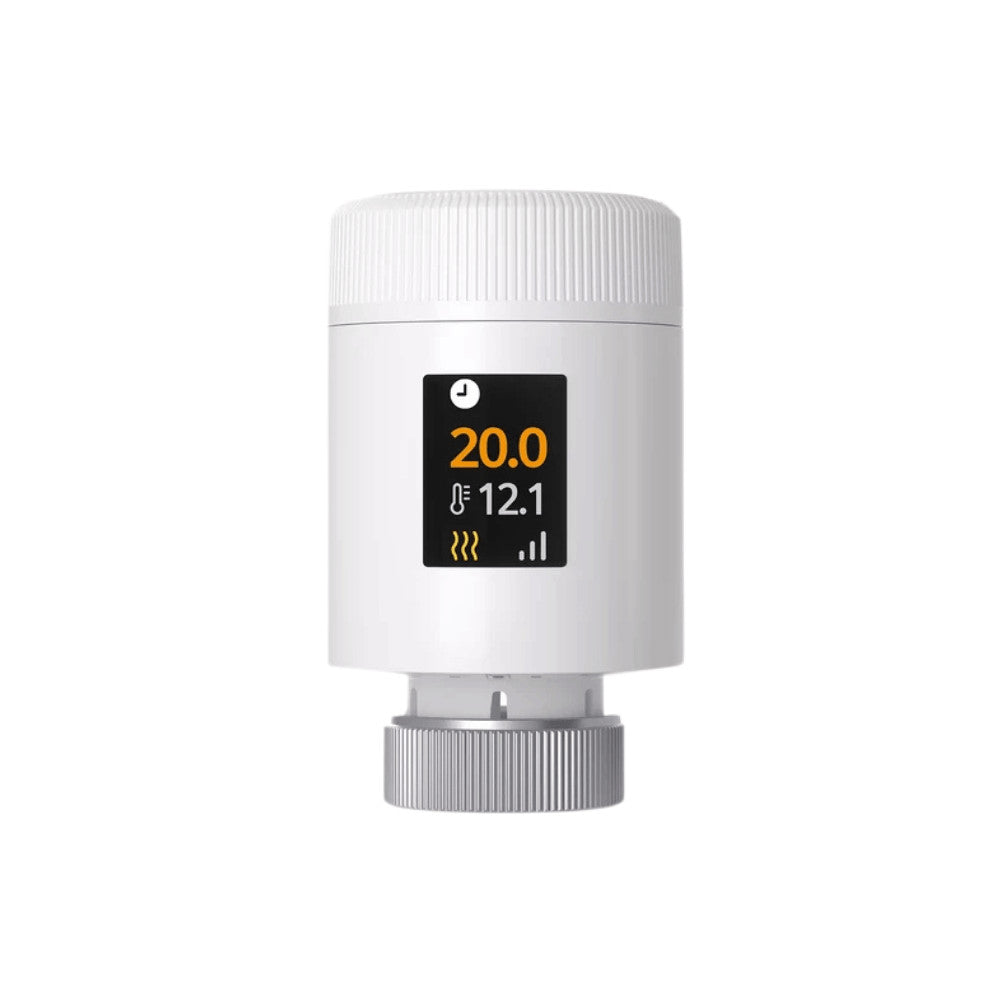

Sonoff TRV-ZBT Gen2 – Zigbee-patteritermostaatti värinäytöllä

Sonoff TRV-ZBT Gen2 on uuden sukupolven Zigbee-patteritermostaatti vesikiertoisiin lämpöpattereihin. Sen avulla voit säätää huoneiden lämpötiloja erikseen, tehdä lämmitysaikatauluja ja ohjata pattereita esimerkiksi Home Assistantin kautta.

Uudessa mallissa on selkeä IPS-värinäyttö, jonka suunnan voi kääntää neljään eri asentoon. Tämä on oikeasti hyödyllinen ominaisuus, sillä patteriventtiilit sijaitsevat joskus hankalissa paikoissa tai osoittavat sivulle. Näytöltä näet sekä asetetun että mitatun lämpötilan, eikä jokaista säätöä tarvitse tehdä puhelimella.

TRV-ZBT on myös 38 % pienempi kuin Sonoffin ensimmäisen sukupolven TRVZB. Valmistajan mukaan myös moottorin toimintaa on hiljennetty.

Miksi valita Sonoff TRV-ZBT Gen2?

• Home Assistant ja Zigbee2MQTT: kattava tuki lämpötilan, toimintatilojen, aikataulujen ja venttiilin asetusten ohjaamiseen.

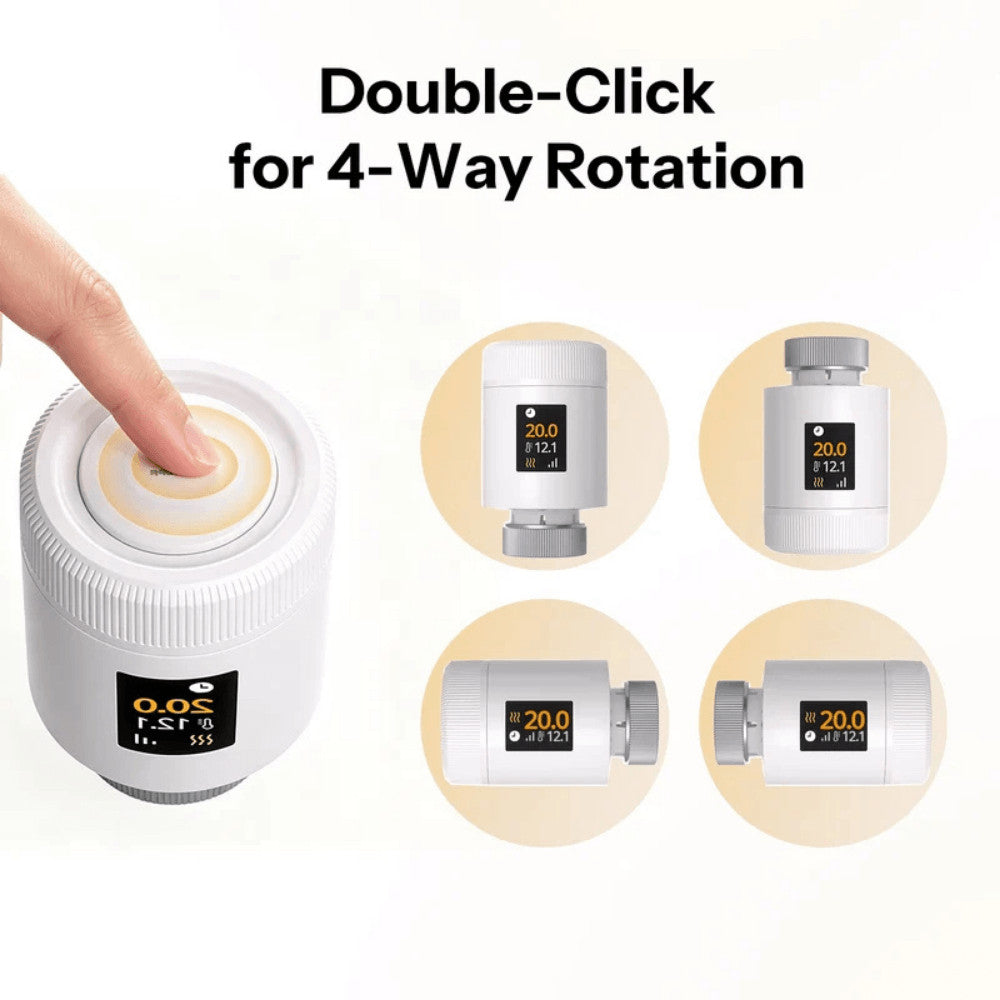

• Käännettävä IPS-värinäyttö: näytön suunnan voi valita neljästä vaihtoehdosta (0°, 90°, 180° tai 270°).
• Huonekohtainen lämmityksen säätö: jokaiselle patterille voidaan määrittää oma tavoitelämpötila.
• Kolme erillistä viikko-ohjelmaa: esimerkiksi normaali arki, kotonaolo ja loma. Jokaiseen päivään voi määrittää jopa 12 lämpötilan vaihtumisaikaa.
• Älykkäämpi venttiilinohjaus: mukautuva PID-säätö mahdollistaa venttiilin avautumisen säätämisen lämmitystarpeen mukaan.
• Ulkoinen lämpötila-anturi: voit käyttää huoneessa erillistä lämpötila-anturia, jolloin patterin vieressä mitattu lämpötila ei vääristä ohjausta.
• Ikkunan avaamisen tunnistus: termostaatti voi keskeyttää lämmityksen havaitessaan nopean lämpötilan laskun.
• Lisäsuojaukset: jäätymissuojaus, lapsilukko, venttiilin automaattinen huoltoliike ja paristojen varaustilan seuranta.
• Mukana kuusi venttiilisovitinta: sopii suoraan M30 × 1,5 mm -kierteeseen sekä sovittimilla useisiin muihin venttiileihin.

Home Assistant ja Zigbee2MQTT – poikkeuksellisen monipuoliset säädöt

TRV-ZBT on erityisen kiinnostava Home Assistant -käyttäjälle, sillä Zigbee2MQTT tarjoaa sille tavallista patteritermostaattia monipuolisemmat asetukset.

Zigbee2MQTT:n kautta voidaan muun muassa:

• Säätää tavoitelämpötilaa välillä 5–30 °C.
• Tarkastella termostaatin mittaamaa lämpötilaa ja paristojen varaustilaa.
• Vaihtaa automaattisen ja manuaalisen ohjauksen välillä.
• Luoda ja muokata lämmityksen viikkoaikatauluja.
• Määrittää venttiilin avautumista lämmityksen aikana ja lepotilassa.
• Ottaa käyttöön mukautuvan PID-lämpötilansäädön.
• Käyttää tilapäistä tehostuslämmitystä (Boost).
• Säätää lämpötilamittauksen kalibrointia.
• Muuttaa näytön suuntaa.
• Ottaa käyttöön jäätymissuojauksen ja ikkunan avaamisen tunnistuksen.
• Käynnistää venttiilin kalibroinnin tarvittaessa uudelleen.

PID-säätö vai manuaalinen venttiiliohjaus? TRV-ZBT tukee molempia. Mukautuvassa PID-tilassa termostaatti ohjaa venttiiliä automaattisesti lämpötilan perusteella. Vaihtoehtoisesti Zigbee2MQTT:n kautta voidaan määrittää venttiilin avautumisasetuksia tarkemmin. Kaikki manuaaliset säädöt eivät kuitenkaan ole käytettävissä samanaikaisesti PID-ohjauksen kanssa.

Valmistaja suosittelee kattavaa Zigbee2MQTT-tukea varten vähintään versiota 2.12.1. Suosittelemme käyttämään mahdollisimman ajantasaista versiota.

Katso TRV-ZBT:n kaikki tuetut ominaisuudet Zigbee2MQTT:n dokumentaatiosta.

Erillinen lämpötila-anturi parantaa huoneen lämpötilan säätöä

Patterin vieressä ei aina ole sama lämpötila kuin muualla huoneessa. Jos lämpöpatteri sijaitsee esimerkiksi ikkunan alla tai verhon takana, termostaatin oma lämpötilamittaus voi poiketa huoneen todellisesta lämpötilasta.

TRV-ZBT tukee ulkoista lämpötilatietoa. Home Assistantissa voit esimerkiksi käyttää erillistä Sonoff SNZB-02P -lämpötila-anturia ja välittää sen mittaaman lämpötilan termostaatille automaatiolla.

Tällöin patterin toimintaa ohjataan huoneen todellisen lämpötilan perusteella. Tämä on hyödyllistä erityisesti silloin, kun termostaatti sijaitsee lähellä kuumaa patteria tai kylmää ikkunaa.

Huomaa: Zigbee2MQTT ei automaattisesti yhdistä erillistä lämpötila-anturia ja patteritermostaattia toisiinsa. Mittaustiedon siirtämiseen tarvitaan Home Assistant -automaatio. Sonoff on julkaissut tähän myös valmiin ohjepohjan eli blueprintin.

Sonoffin ohje ulkoisen lämpötila-anturin käyttöönottoon Home Assistantissa.

Lämmitys mukautuu päivän kulkuun

TRV-ZBT tukee kolmea erillistä viikko-ohjelmaa. Voit esimerkiksi tehdä oman ohjelman tavallisille arkipäiville, etätyöpäiville ja lomajaksoille.

Jokaiseen viikonpäivään voidaan määrittää jopa 12 lämpötilan vaihtumisaikaa. Makuuhuoneen lämpötilaa voi esimerkiksi laskea päiväksi ja nostaa hieman ennen nukkumaanmenoa. Työhuoneessa lämpötilaa voi puolestaan nostaa vain silloin, kun huonetta käytetään.

Termostaatti tukee myös tilapäisiä lämpötilamuutoksia. Esimerkiksi Boost-toiminnolla lämmitystä voidaan tehostaa määräajaksi.

Valmistajan mukaan aikataulut tallennetaan termostaattiin, joten niiden toiminta ei edellytä jatkuvaa yhteyttä puhelimeen. Home Assistantissa voit lisäksi rakentaa omia automaatioita esimerkiksi läsnäolon, kellonajan tai muiden antureiden perusteella.

Automaattinen ikkunan avaamisen tunnistus

TRV-ZBT osaa tunnistaa nopean lämpötilan laskun, joka voi tarkoittaa ikkunan avaamista. Tällöin se voi keskeyttää patterin lämmityksen tilapäisesti, jotta lämpöä ei tuoteta turhaan avoimen ikkunan aikana.

Termostaatti voidaan yhdistää myös erilliseen ovi- tai ikkunatunnistimeen. Esimerkiksi Sonoff SNZB-04P voi kertoa automaatiolle heti, kun ikkuna avataan.

Home Assistantissa tällainen toiminta voidaan toteuttaa automaatiolla. Näin lämmityksen ei tarvitse odottaa huonelämpötilan laskua ennen reagointia.

Sopiiko Sonoff TRV-ZBT nykyiseen lämpöpatteriini?

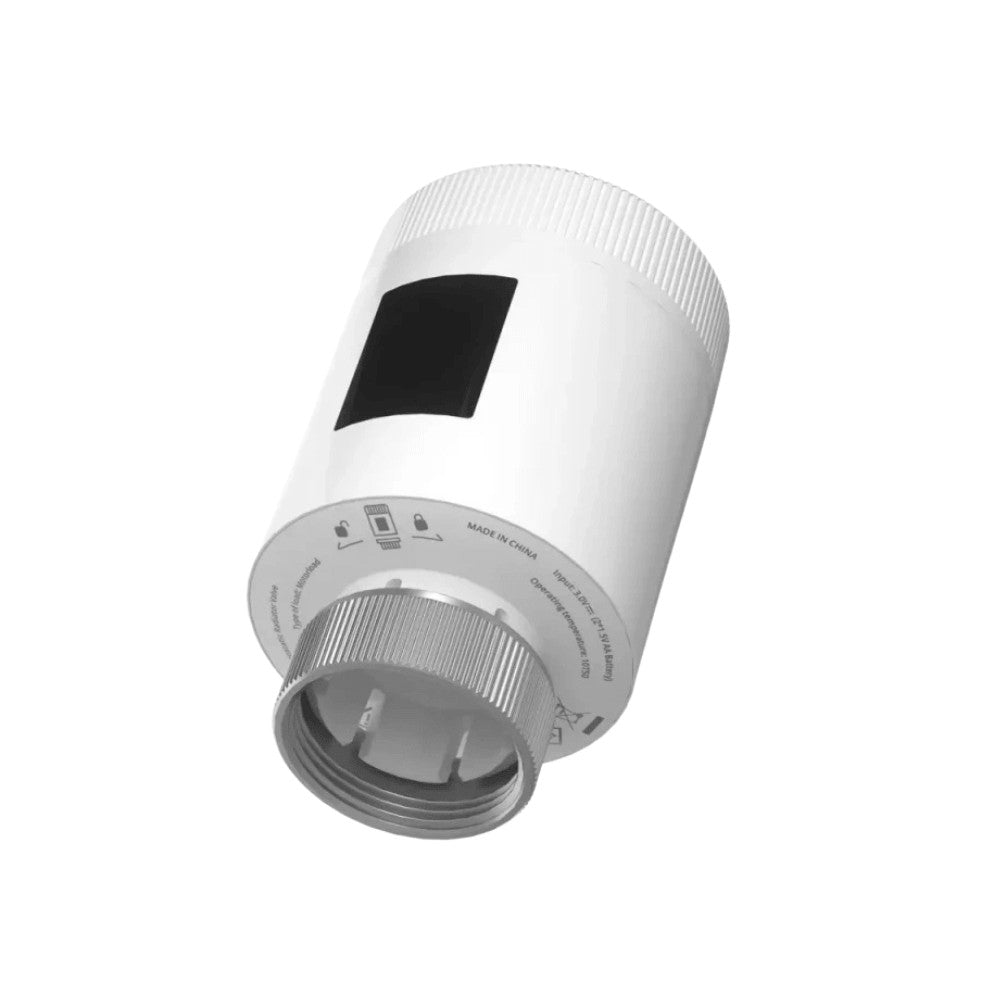

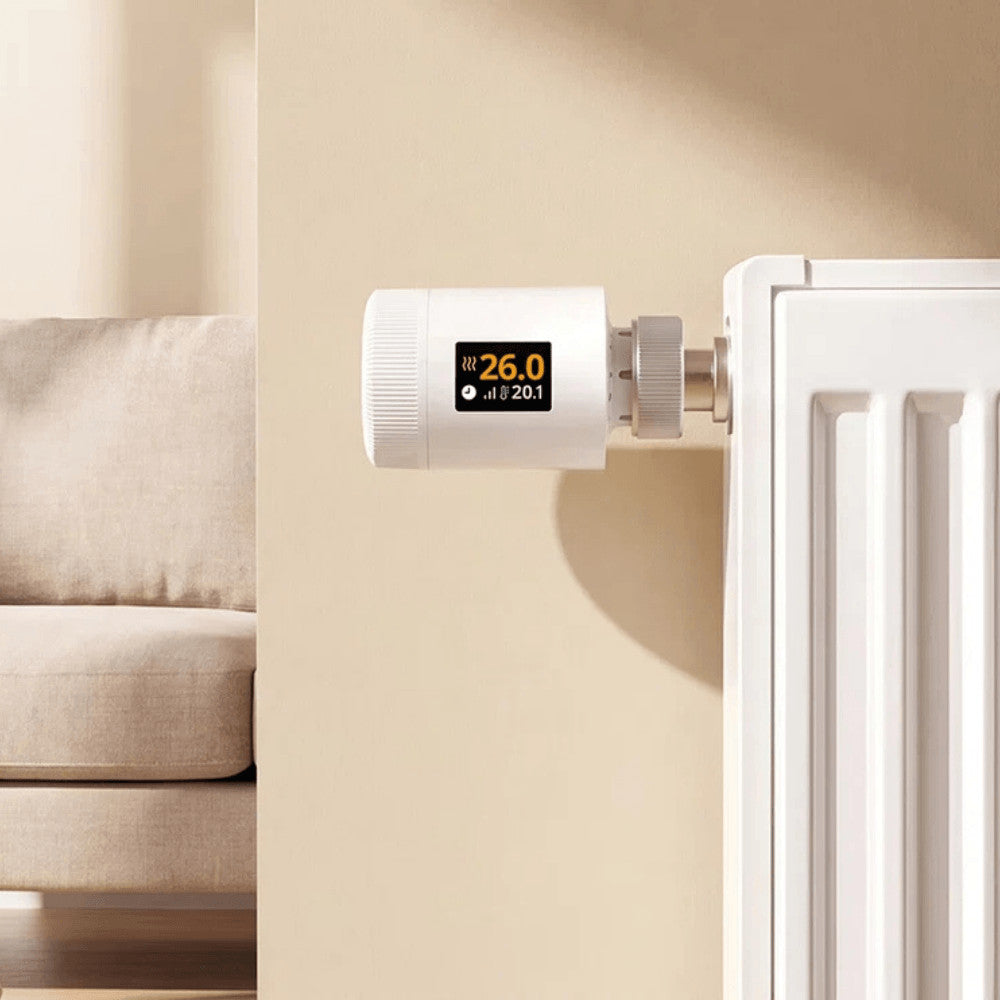

TRV-ZBT korvaa tavallisen mekaanisen termostaattipään vesikiertoisessa lämpöpatterissa. Se ei korvaa varsinaista patteriventtiiliä, vaan kiinnitetään olemassa olevan venttiilin päälle.

Termostaatin oma liitäntä on M30 × 1,5 mm, joka on yleinen patteriventtiilien kierre.

Lisäksi pakkauksessa toimitetaan kuusi sovitinta:

• Danfoss RA
• Danfoss RAV
• Danfoss RAVL
• M28
• CAL
• GIA

Esimerkiksi useisiin Danfossin vanhempiin venttiileihin asennus onnistuu mukana tulevalla sovittimella.

Tarkista kuitenkin nykyisen venttiilisi malli ennen tilaamista. Pelkkä venttiilin valmistajan nimi ei aina riitä, sillä samalla valmistajalla voi olla useita erilaisia kiinnityksiä. Esimerkiksi Oraksen venttiileissä on käytetty erilaisia kierteitä, eikä mukana tuleva M28-sovitin sovi automaattisesti kaikkiin Oras-malleihin. Vanhemmat M26-kierteiset venttiilit tarvitsevat erikseen sopivan sovittimen.

Katso valmistajan venttiilien yhteensopivuusopas (PDF).

Asennus ja kalibrointi

TRV-ZBT:n asentamiseen ei tarvita sähköjohtoja. Termostaatti saa virtansa kahdesta AA-paristosta.

Asennuksessa nykyinen termostaattipää irrotetaan ja Sonoffin kiinnitysosa asennetaan tilalle. Tarvittaessa käytetään mukana tulevaa venttiilisovitinta. Sen jälkeen termostaatin runko kiinnitetään paikalleen ja laite suorittaa venttiilin kalibroinnin.

Asennusvinkki: TRV-ZBT:n runko ja kiinnitysosa ovat erillisiä osia. Kiinnitystä kiristettäessä pitää pyörittää alaosan metallista kiinnitysmutteria, ei termostaatin koko runkoa. Näin vältetään rungon irtoaminen kesken asennuksen.

Kalibroinnissa termostaatti tunnistaa venttiilin liikeradan, jotta se osaa avata ja sulkea venttiilin oikein. Kalibroinnin voi tarvittaessa käynnistää uudelleen myös myöhemmin.

Valmistajan tarkempi asennus- ja käyttöönotto-ohje.

Yhteensopivuus eri älykotijärjestelmien kanssa

• Home Assistant ja Zigbee2MQTT: kyllä. Mallille on kattava laitetuki. Suosittelemme tätä vaihtoehtoa, jos haluat hyödyntää termostaatin monipuoliset säädöt.
• Home Assistant ZHA: osittainen tuki. Perustoimintoja voidaan käyttää, mutta kaikkien lisäominaisuuksien virallinen natiivituki ei ole vielä valmis. Lisämäärityksiä voidaan tarvita.
• eWeLink: kyllä, yhteensopivan Sonoff Zigbee -yhdyskäytävän kanssa.
• Bluetooth: kyllä, esimerkiksi ohjelmistopäivityksiin ja asetusten määrittämiseen eWeLink-sovelluksella.
• Matter: ei suoraan. Termostaatti käyttää Zigbeetä, mutta se voidaan tuoda Matter-järjestelmään yhteensopivan Matter-sillan kautta.

Termostaatti ei yhdisty suoraan kodin Wi-Fi-verkkoon. Home Assistant -käyttöön tarvitset Zigbee-koordinaattorin sekä Zigbee2MQTT:n tai ZHA:n.

Meidän huomio ja käyttökokemukset

Emme ole vielä ehtineet testata tätä uutta Gen2-mallia omassa älykodissamme.

Olemme kuitenkin nähneet suomalaisessa Home Assistant -yhteisössä käyttökokemuksen, jossa TRV-ZBT on otettu onnistuneesti käyttöön Zigbee2MQTT:n kanssa. Käyttäjä mainitsi, että hänen laitteensa ohjelmisto piti ensin päivittää eWeLink-sovelluksen Bluetooth-yhteydellä.

Uudessa mallissa pidämme erityisesti käännettävästä värinäytöstä ja laajoista Zigbee2MQTT-säätömahdollisuuksista. On myös hyvä, että lämpötilan voi säätää suoraan laitteesta. Tämä tekee termostaatista käytännöllisen myös kodissa, jossa kaikki asukkaat eivät halua käyttää älykotisovellusta.

Ohjelmistosta on kuitenkin hyvä tietää: Sonoff on julkaissut päivityksen aiemmin raportoituihin Zigbee-yhteys- ja kalibrointiongelmiin. Joillakin käyttäjillä yhteyskatkoja on esiintynyt edelleen myös päivitettynä. Koska malli on uusi eikä meillä ole vielä omia pitkäaikaisia käyttökokemuksia, emme voi luvata täysin ongelmatonta toimintaa kaikissa Zigbee-verkoissa. Suosittelemme tarkistamaan ohjelmistopäivitykset käyttöönoton yhteydessä.

Usein kysytyt kysymykset

Toimiiko Sonoff TRV-ZBT Zigbee2MQTT:llä?

Kyllä. Malli löytyy Zigbee2MQTT:n virallisesta laitelistasta, ja sille on kattava joukko ohjattavia toimintoja. Suosittelemme pitämään sekä Zigbee2MQTT:n että termostaatin ohjelmiston ajan tasalla.

Voinko käyttää sitä Home Assistantin ZHA-integraatiolla?

Osittain kyllä, mutta kaikki lisäominaisuudet eivät välttämättä ole käytettävissä ilman erillisiä määrityksiä. Zigbee2MQTT on tällä hetkellä suosituksemme, jos haluat hyödyntää laitteen monipuoliset säädöt.

Sopiiko termostaatti vanhan Danfoss-termostaatin tilalle?

Useisiin malleihin kyllä. Pakkauksessa on RA-, RAV- ja RAVL-sovittimet. Tarkista silti nykyisen venttiilin tyyppi ennen tilaamista.

Sopiiko se Oraksen patteriventtiiliin?

Riippuu mallista. Pakkauksessa on M28-sovitin, mutta esimerkiksi M26 × 1,5 mm -venttiiliin tarvitaan erikseen sopiva sovitin. Varmista kiinnityksen lisäksi myös venttiilin mekaaninen yhteensopivuus.

Voiko huoneen lämpötilan mitata erillisellä anturilla?

Kyllä. Home Assistantissa erillisen anturin mittaustieto voidaan välittää termostaatille automaation avulla. Tämä on usein hyödyllistä, koska patterin vieressä mitattu lämpötila ei aina vastaa huoneen todellista lämpötilaa.

Tarvitaanko eWeLink-sovellus Home Assistant -käyttöön?

Ei normaalisti. Voit käyttää termostaattia Zigbee2MQTT:n kautta ilman Sonoffin omaa yhdyskäytävää. eWeLinkin Bluetooth-yhteys on kuitenkin hyödyllinen esimerkiksi ohjelmistopäivityksissä.

Miten ohjelmiston voi päivittää Bluetoothilla?

Termostaatti voidaan asettaa erilliseen Bluetooth-paritustilaan myös silloin, kun se on jo liitetty Zigbee2MQTT:hen. Tämän jälkeen päivitys onnistuu eWeLink-sovelluksen Bluetooth OTA -toiminnolla. Valmistajan mukaan olemassa oleva Zigbee-paritus säilyy päivityksen aikana.

Kuinka kauan paristot kestävät?

Valmistajan arvio on enintään noin kuusi kuukautta normaalikäytössä. Todellinen käyttöikä riippuu esimerkiksi säätöjen määrästä, paristojen laadusta ja Zigbee-yhteyden vakaudesta. Valmistaja suosittelee 1,5 V:n alkaliparistoja.

Voiko termostaattia käyttää ilman Zigbee-yhdyskäytävää?

Lämpötilaa voi säätää myös suoraan termostaatista. Etäohjausta ja älykotijärjestelmän automaatioita varten tarvitaan kuitenkin yhteensopiva Zigbee-yhdyskäytävä tai -koordinaattori.

Onko tämä sama tuote kuin vanha Sonoff TRVZB?

Ei. TRV-ZBT on Sonoffin toisen sukupolven malli. Se on pienempi, siinä on käännettävä IPS-värinäyttö ja uusia säätöominaisuuksia. Vanhaa mallia myydään nimellä Sonoff TRVZB.

Tekniset tiedot

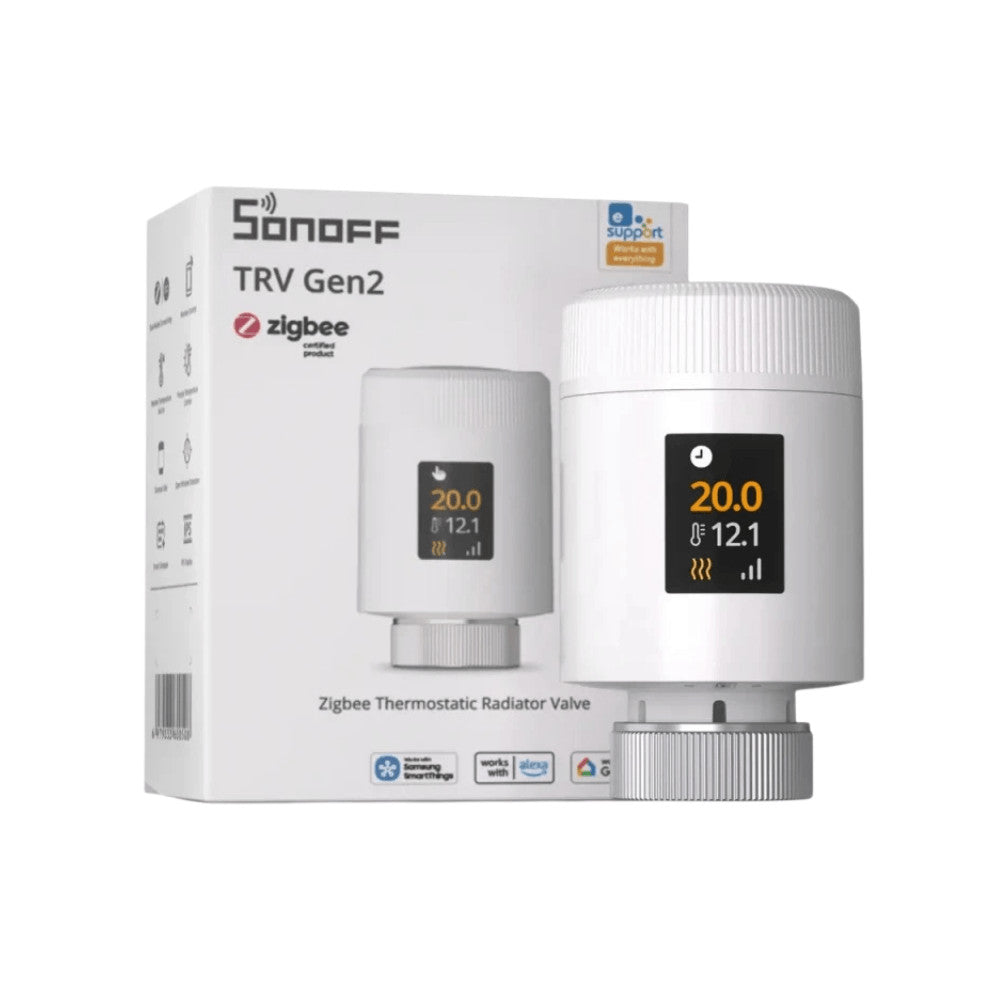

Pakkauksen sisältö

• 1 × Sonoff TRV-ZBT Gen2 -patteritermostaatti
• 2 × AA-paristoa
• 6 × venttiilisovitin: CAL, RAVL, RAV, M28, GIA ja RA
• Asennustarvikkeet
• Pikaohje
• QR-koodi asennusvideoon

Lisätietoa ja käyttöohjeet

• Sonoffin virallinen tuotesivu ja käyttöohje
• Zigbee2MQTT-yhteensopivuus ja tuetut ominaisuudet
• Valmistajan asennus- ja käyttöönotto-ohje
• Venttiilien yhteensopivuusopas (PDF)
• Ulkoisen lämpötila-anturin käyttöönotto Home Assistantissa
