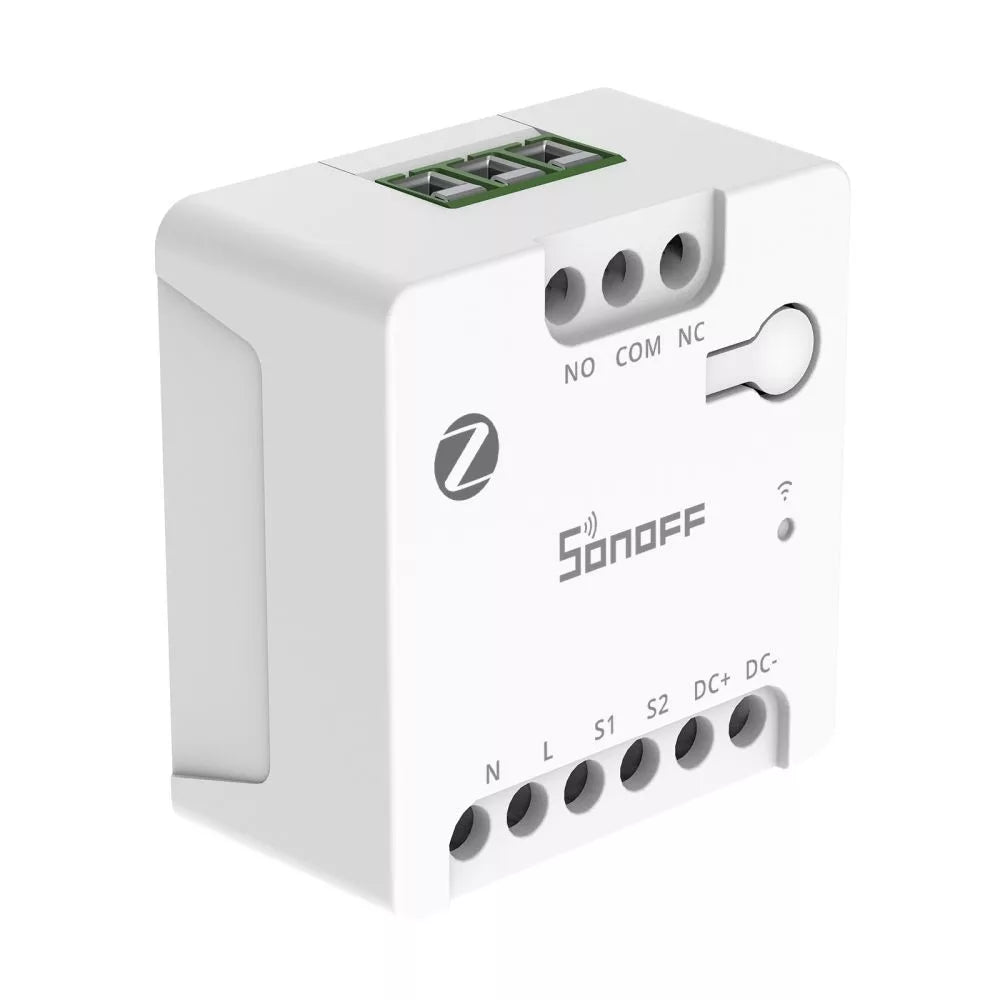

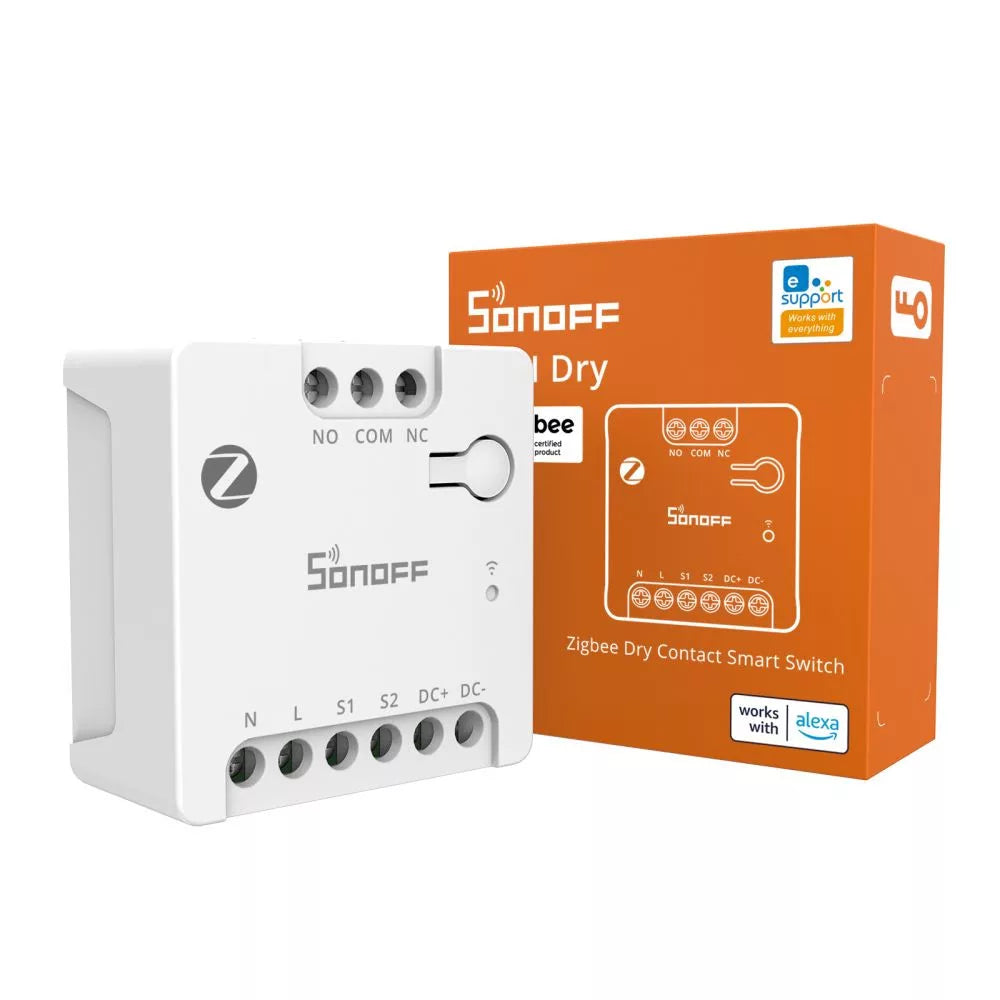

Sonoff MINI-ZBD Zigbee potentiaalivapaa älyrele NO/NC

Zigbee-rele silloin, kun tarvitset potentiaalivapaan koskettimen

Sonoff MINI-ZBD on pieni mutta varsin monikäyttöinen Zigbee-rele tilanteisiin, joissa tavallinen 230 V älyrele ei ole oikea ratkaisu. Sen tärkein ominaisuus on potentiaalivapaa NO/NC-relelähtö eli niin sanottu dry contact.

Käytännössä tämä tarkoittaa, että MINI-ZBD:llä voidaan ohjata esimerkiksi laitteen omaa painike- tai ohjaustuloa ilman, että rele syöttää siihen omaa 230 voltin käyttöjännitettä. Tyypillisiä käyttökohteita ovat autotallin ovet, sähköportit, lämmitysjärjestelmien ohjaustulot, SG Ready -lämpöpumput, kastelujärjestelmät ja erilaiset pienjännitteiset automaatiot.

Jos olet joskus tarvinnut Home Assistantiin Zigbee-releen, jonka pitäisi vain "yhdistää kaksi johtoa hetkeksi", MINI-ZBD on juuri sitä varten.

NO, COM ja NC – mitä ne tarkoittavat?

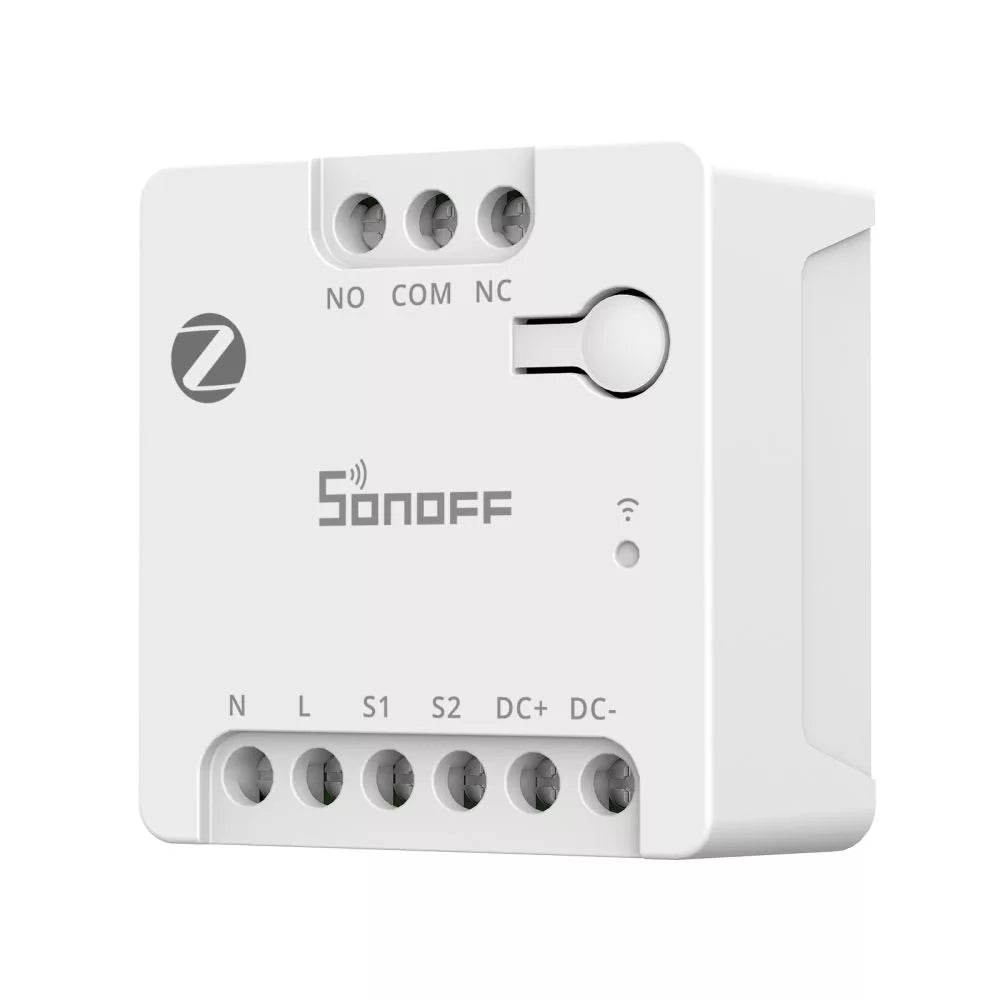

MINI-ZBD:n relelähdössä on kolme liitäntää: NO, COM ja NC.

• NO (Normally Open) – kosketin on normaalisti auki ja sulkeutuu, kun rele aktivoidaan.
• NC (Normally Closed) – kosketin on normaalisti kiinni ja avautuu, kun rele aktivoidaan.
• COM (Common) – relekoskettimen yhteinen liitäntä.

Esimerkiksi monissa autotallin oven avaajissa on liitäntä tavalliselle seinäpainikkeelle. MINI-ZBD voidaan kytkeä tällaisen painikkeen rinnalle ja asettaa antamaan lyhyt impulssi. Autotallin oven oma ohjauselektroniikka toimii edelleen kuten ennenkin – Zigbee-rele toimii vain uutena ohjaustapana sen rinnalla.

Huomio: tarkista aina ohjattavan laitteen dokumentaatiosta, että sen ohjaustulo on tarkoitettu potentiaalivapaalle koskettimelle. Pelkkä NO/NC-liittimen olemassaolo toisessa laitteessa ei vielä yksin takaa oikeaa kytkentätapaa.

Sopii sekä verkkovirta- että pienjännitejärjestelmiin

MINI-ZBD:n oman käyttöjännitteen voi ottaa joko 110–240 V AC -verkkojännitteestä tai 12–48 V DC -järjestelmästä. Tämä tekee siitä tavallista joustavamman esimerkiksi teknisiin tiloihin, autotalleihin, akku- ja aurinkosähköjärjestelmiin, asuntoautoihin ja muihin pienjännitteisiin automaatioihin.

AC- ja DC-syöttöä ei tietenkään käytetä samanaikaisesti.

Potentiaalivapaan ohjauskoskettimen lisäksi MINI-ZBD:llä voidaan ohjata myös pieniä DC-kuormia suoraan. Valmistaja ilmoittaa suurimmaksi suoraksi kuormaksi 24 V DC / 2 A resistiivisen kuorman tai 12/24 V DC / 8 W esimerkiksi pienille DC-moottoreille ja solenoidiventtiileille.

AC-kuormaa ei saa kytkeä suoraan MINI-ZBD:n lähtöön. Jos tarkoituksena on ohjata esimerkiksi suurta pumppua, ilmastointilaitetta, valaistuskuormaa tai muuta suurempaa kuormaa, MINI-ZBD:tä voidaan käyttää erillisen kontaktorin ohjaamiseen.

Home Assistant, ZHA ja Zigbee2MQTT

MINI-ZBD sopii hyvin paikalliseen Home Assistant -järjestelmään. Sonoff ilmoittaa sille tuen sekä ZHA:n että Zigbee2MQTT:n kautta, joten käyttö ei rajoitu Sonoffin omaan eWeLink-ekosysteemiin.

Zigbee2MQTT:ssa laitteesta saadaan tavallisen ON/OFF-ohjauksen lisäksi käyttöön useita asetuksia, joista osa on juuri tällaisessa releessä oikeasti hyödyllisiä:

• releen ON/OFF-ohjaus
• sähkökatkon jälkeinen käynnistymiskäyttäytyminen
• inching- eli impulssiohjaus
• ulkoisen kytkimen toimintatavan asetukset
• detach relay -tila
• viivästetty käynnistys
• Zigbee Turbo Mode
• OTA-firmwarepäivitykset

Impulssiohjaus on hyvä esimerkki siitä, miksi MINI-ZBD on erilainen kuin tavallinen valojen älyrele. Autotallin oven tai portin ohjauksessa rele voidaan aktivoida hetkeksi ja palauttaa automaattisesti takaisin, jolloin toiminta vastaa tavallisen painikkeen painamista.

Toimii samalla Zigbee-routerina

MINI-ZBD toimii Zigbee-verkon reitittimenä eli routerina. Se voi välittää muiden Zigbee-laitteiden liikennettä eteenpäin ja auttaa laajentamaan mesh-verkon kattavuutta.

Tämä on hyödyllinen lisä esimerkiksi autotallissa, teknisessä tilassa tai rakennuksen toisessa päässä, jossa Zigbee-verkon kuuluvuus muuten alkaa olla rajalla. Laitteessa on myös Sonoffin Turbo Mode, jolla Zigbee-radion lähetystehoa voidaan kasvattaa.

Router-toiminto ei tietenkään korvaa järkevästi rakennettua Zigbee-verkkoa, mutta verkkovirrassa jatkuvasti oleva MINI-ZBD voi olla yksi sen reitittävistä solmuista.

Ulkoista painiketta tai kytkintä ei tarvitse välttämättä poistaa

MINI-ZBD:hen voidaan liittää myös ulkoinen kytkin. Näin esimerkiksi olemassa oleva seinäpainike voidaan säilyttää normaalissa käytössä samalla, kun samaa järjestelmää ohjataan Home Assistantista.

Zigbee2MQTT tarjoaa ulkoisen tulon toimintatapaan asetuksia, joten rele voidaan sovittaa erilaisiin painike- ja kytkinkäyttöihin. Tämä on käytännössä mukavampaa kuin automaatio, joka toimii hienosti sovelluksesta mutta tekee vanhasta seinäkytkimestä tarpeettoman.

Missä MINI-ZBD on erityisen hyödyllinen?

• Autotallin ovi: ohjaa avaajan potentiaalivapaata painiketuloa Home Assistantista.
• Sähköportti: lyhyt releimpulssi voidaan käyttää porttiohjaimen painiketuloon.
• Lämpöpumppu ja lämmitysjärjestelmä: soveltuu järjestelmiin, joissa ulkoista ohjausta varten on potentiaalivapaa tulo, esimerkiksi järjestelmäkohtaisesti SG Ready -ohjaukseen.
• Kastelu ja venttiilit: pienjännitteisten venttiilien tai erillisen ohjausjärjestelmän automatisointiin.
• Kontaktori: MINI-ZBD voi antaa ohjaussignaalin erilliselle kontaktorille, jolla varsinainen suurempi kuorma kytketään.
• 12–48 V järjestelmät: sopii myös esimerkiksi akku-, vene-, matkailuajoneuvo- ja muihin pienjännitejärjestelmiin, kun kytkentä ja kuormat ovat valmistajan rajojen sisällä.

Hyvä tietää ennen ostamista

MINI-ZBD ei ole WiFi-rele. Se tarvitsee yhteensopivan Zigbee-hubin tai Zigbee-koordinaattorin. Home Assistantissa sitä voidaan käyttää esimerkiksi ZHA:n tai Zigbee2MQTT:n kautta.

Potentiaalivapaa lähtö ja laitteen oma käyttöjännite ovat eri asioita. MINI-ZBD voidaan syöttää 230 V verkkovirralla, mutta se ei tarkoita, että relelähtö olisi tarkoitettu 230 V kuorman suoraan kytkemiseen. Valmistajan mukaan lähtöön ei saa liittää AC-kuormaa.

MINI-ZBD ei sisällä energiamittausta. Jos tarvitset virran, tehon tai energiankulutuksen mittausta, tämä ei ole siihen tarkoitettu rele.

Ja kuten potentiaalivapaiden releiden kanssa yleensäkin, kannattaa ensin selvittää mitä ohjattava laite odottaa tuloltaan. Autotallin oven painiketulo, lämpöpumpun SG Ready -liitäntä ja kontaktorin kela ovat kaikki erilaisia käyttökohteita, vaikka niitä voidaan tietyissä asennuksissa ohjata samalla releellä.

Tekniset tiedot

• Valmistaja: Sonoff
• Malli: MINI-ZBD
• Tuotetyyppi: Zigbee potentiaalivapaa älyrele / dry contact smart switch
• Zigbee: IEEE 802.15.4
• Piiri: EFR32MG21
• Käyttöjännite AC: 110–240 V AC, 50/60 Hz, 0,1 A max.
• Käyttöjännite DC: 12–48 V DC, 1 A max.
• Relelähtö: NO / COM / NC, potentiaalivapaa kosketin
• Suora DC-kuorma: enintään 24 V DC / 2 A resistiivinen kuorma tai 12/24 V DC / 8 W
• Mitat: 41 × 43 × 21,5 mm
• Paino: 34,5 g
• Johdinkoko: 0,75–1,5 mm² / 18–14 AWG
• Käyttölämpötila: −10…+40 °C
• Ilmankosteus: 5–95 % RH, ei kondensoiva
• Käyttöpaikka: sisätilat

Huomio sähköasennuksesta: kiinteät verkkojännitteeseen tehtävät sähköasennukset kuuluvat sähköalan ammattilaiselle. Noudata aina myös ohjattavan laitteen valmistajan kytkentäohjeita.
