SONOFF BASIC-ZB1GSP Zigbee DIN-kiskorele 32A energianmittauksella

SONOFF BASIC-ZB1GSP on yhden DIN-moduulin levyinen Zigbee-rele, jolla voidaan ohjata ja mitata yhtä yksivaiheista sähköpiiriä suoraan sähkökeskuksesta. Se sopii tilanteisiin, joissa tavallinen älypistorasia tai pieni uppoasennusrele ei ole oikea ratkaisu – esimerkiksi lämminvesivaraajan, sähkölämmityksen tai muun kiinteästi kytketyn kuorman ohjaukseen.

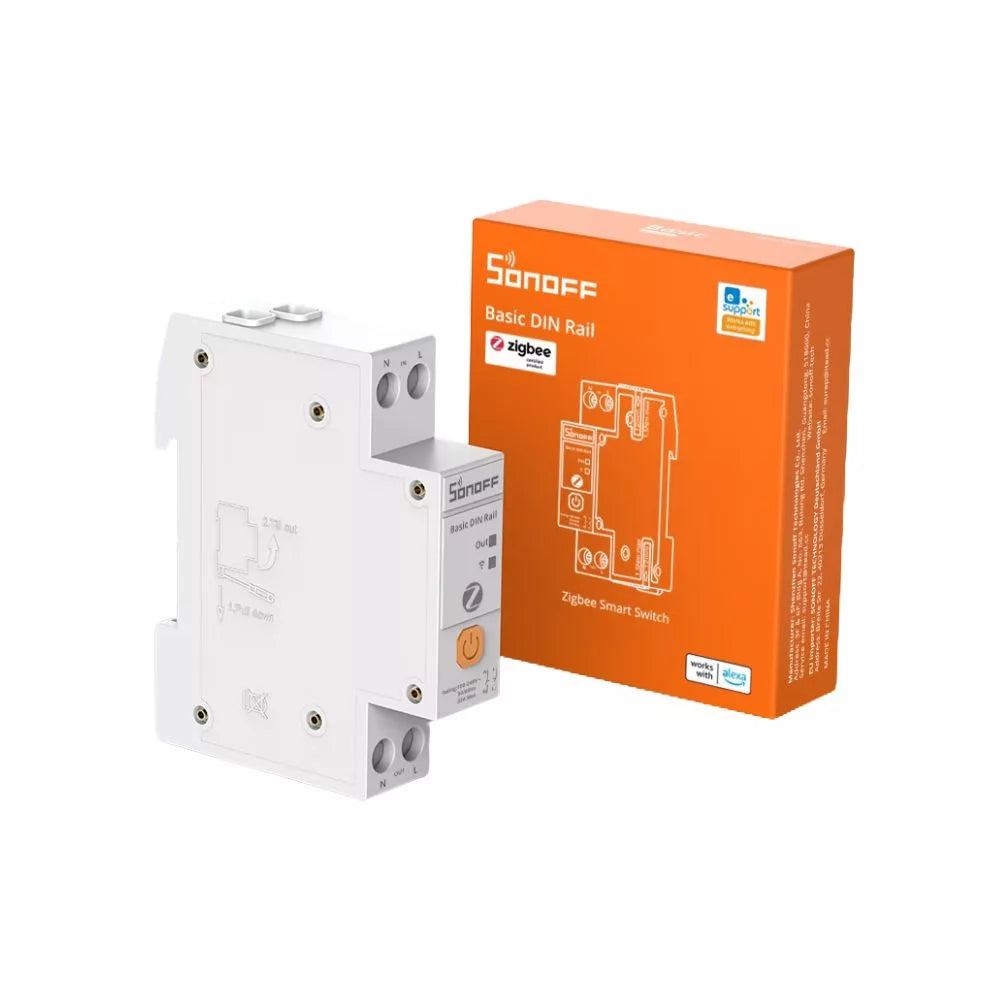

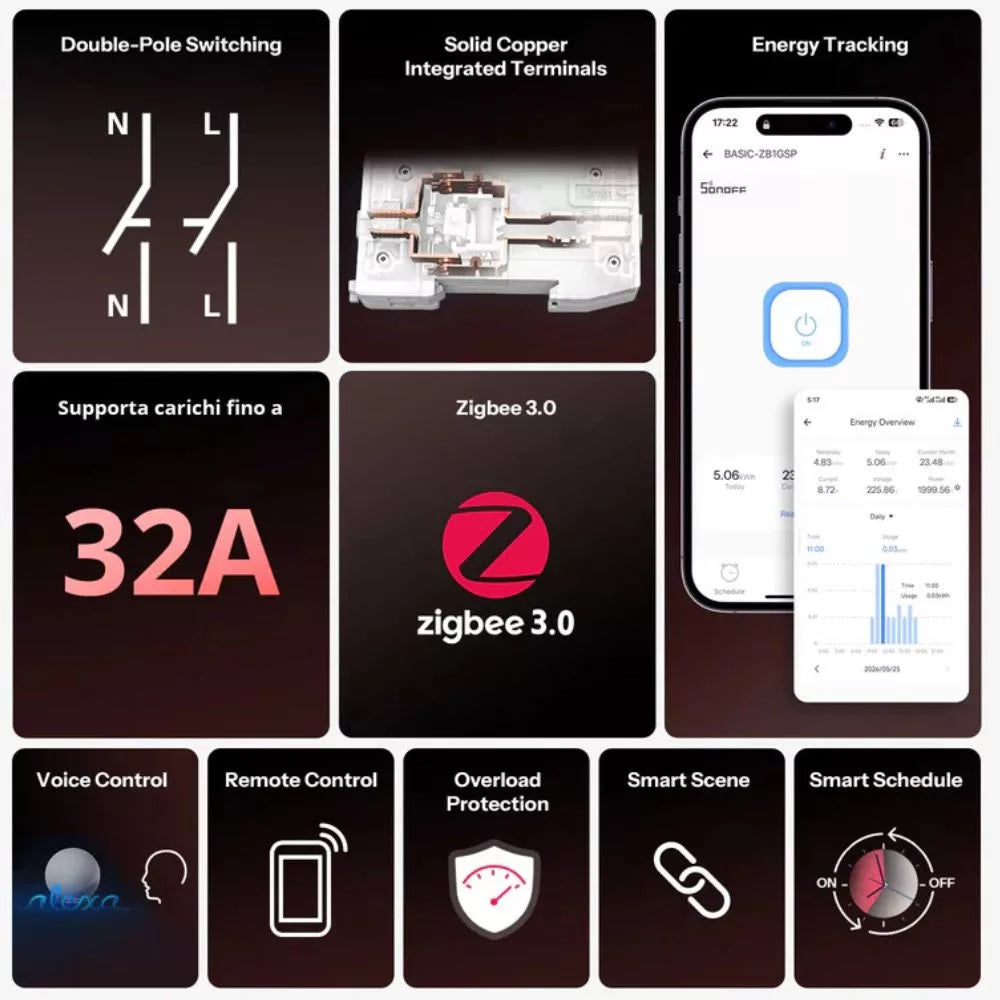

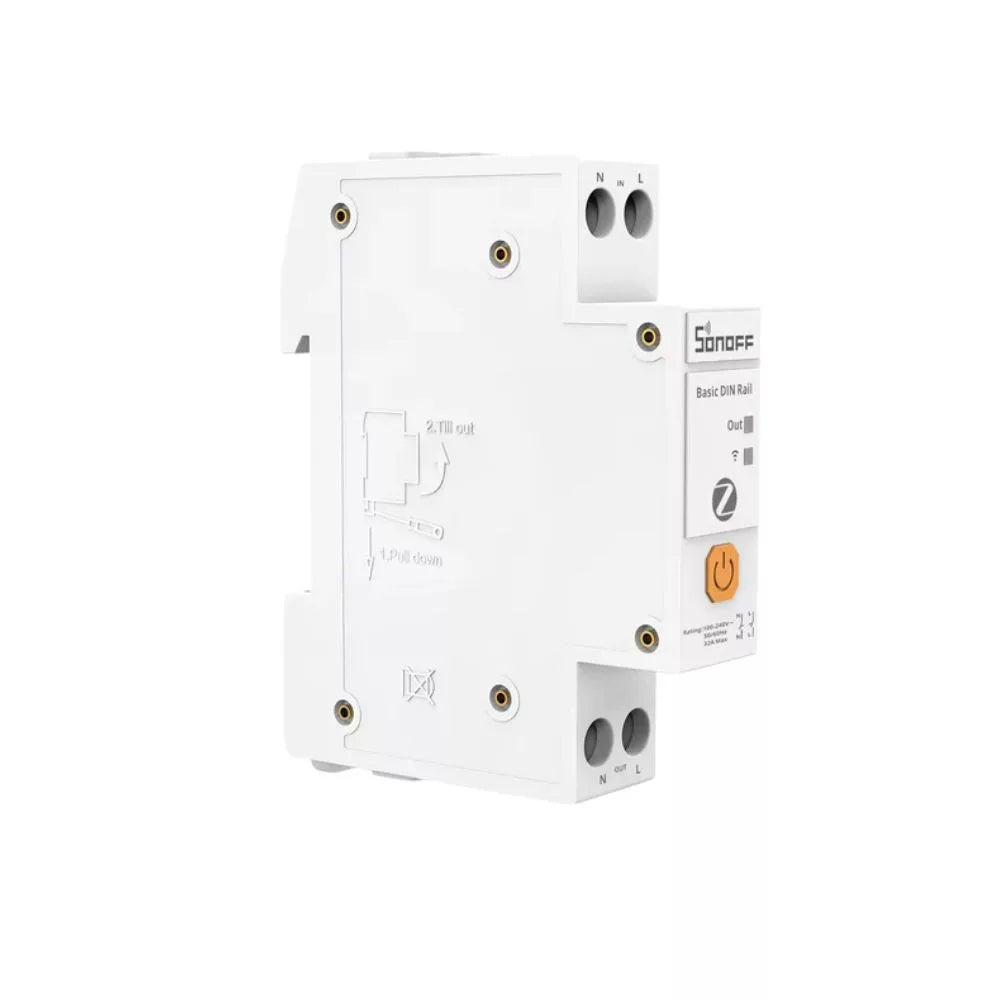

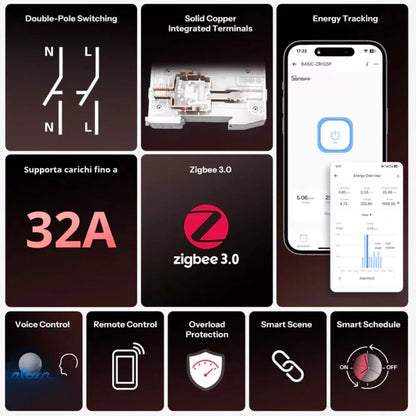

Rele katkaisee sekä vaiheen että nollan, ja samalla laite mittaa hetkellisen tehon, virran, jännitteen ja energiankulutuksen. Zigbee-yhteyden ansiosta ohjaus ja automaatiot voidaan toteuttaa paikallisesti esimerkiksi Home Assistantissa ilman, että rele tarvitsee Wi-Fi-yhteyttä tai jatkuvaa pilvipalvelua.

Energiankulutus näkyviin tavallista tarkemmin

Zigbee2MQTT:n virallinen laitetuki tuo Home Assistantiin releohjauksen lisäksi kattavan joukon mittaustietoja. Näet hetkellisen tehon watteina, virran ampeereina ja verkkojännitteen voltteina sekä kulutuksen tältä päivältä, eiliseltä, kuluvalta kuukaudelta ja koko käyttöajalta. Tuettuina ovat myös laitteen tallentamien tunti-, päivä-, kuukausi- ja vuosikohtaisten kulutustietojen lukeminen sekä vastakkaiseen suuntaan kulkevan energian seuranta.

Mittaus soveltuu kulutuksen seurantaan ja automaatioiden ohjaamiseen. BASIC-ZB1GSP ei ole MID-hyväksytty laskutusmittari.

Säädettävä suojaus kuormalle

BASIC-ZB1GSP:ssa voidaan asettaa rajat virralle, jännitteelle ja teholle. Kun käytössä oleva raja ylittyy, laite voi avata releen ja katkaista kuorman. Zigbee2MQTT:ssa virran yläraja voidaan asettaa välille 0,1–32 A, jänniteraja välille 85–277 V ja tehoraja välille 10–7680 W.

Nämä ovat laitteen omia valvonta- ja katkaisutoimintoja. Ne eivät korvaa sähkökeskuksen johdonsuojakatkaisijaa, vikavirtasuojausta tai muuta sähkömääräysten mukaista suojausta.

Ohjaus ja automaatiot

• Kuorman kytkentä päälle ja pois sovelluksesta tai automaatiosta
• Valittava toiminta sähkökatkon jälkeen: pois, päälle, edellinen tila tai tilan vaihto
• Inching- eli impulssitoiminto 0,5–3599,5 sekunnin viiveellä
• Sinisen verkkoyhteysmerkkivalon kytkeminen päälle tai pois
• Teho-, virta- ja jännitemittausten kalibrointi Zigbee2MQTT:ssa
• Kulutushistorian lukeminen ja tyhjentäminen
• OTA-laiteohjelmistopäivitykset Zigbee2MQTT:n kautta

Home Assistant, Zigbee2MQTT ja eWeLink

Mallilla on virallinen Zigbee2MQTT-tuki. Home Assistantissa rele, mittaustiedot ja tuetut asetukset voidaan ottaa käyttöön Zigbee2MQTT-integraation kautta. Käyttö edellyttää Zigbee-koordinaattoria, kuten SONOFF Zigbee USB -donglea, tai muuta yhteensopivaa Zigbee-yhdyskäytävää.

Valmistajan eWeLink-järjestelmässä suositeltuja yhdyskäytäviä ovat SONOFF ZBBridge-P, ZBBridge-U, NSPanel Pro ja iHost. Valmistaja ilmoittaa yhteensopiviksi myös ZBDongle-P- ja ZBDongle-E-mallit.

ZHA-huomio: laitetta on käytetty Home Assistantin ZHA-integraatiossa valmistajan erillisellä custom quirk -tiedostolla. ZHA-käyttöönotto ei siis tällä hetkellä ole yhtä suoraviivainen kuin virallisesti tuetussa Zigbee2MQTT:ssa.

Käytännössä hyvä tietää

• Sähkömekaaninen, kaksinapainen rele kuuluu kytkettäessä selvänä napsahduksena.
• Täysin metallinen sähkökeskus voi vaimentaa Zigbee-signaalia. Verkon kuuluvuus kannattaa huomioida jo asennuspaikkaa suunniteltaessa.
• Valmistajan ilmoittama automaattisen toiminnan kesto on 10 000 kytkentäjaksoa. Jos kuormaa kytketään erittäin usein, sähköasentaja voi arvioida erillisen kontaktorin tarpeen.
• eWeLink-sovelluksen näkymä ja käytettävissä olevat mittaustiedot voivat riippua laiteohjelmistoversiosta. Laite kannattaa päivittää uusimpaan saatavilla olevaan versioon käyttöönoton yhteydessä.

Tekniset tiedot

• Malli: BASIC-ZB1GSP
• Valmistaja: SONOFF
• Tuotetyyppi: yksikanavainen kaksinapainen Zigbee-rele energianmittauksella
• Nimellisarvot: 100–240 V AC, 50/60 Hz, enintään 32 A
• Käyttö: vain yksivaiheiseen sähköjärjestelmään
• Yhteys: Zigbee, IEEE 802.15.4
• Mittaukset: teho, virta, jännite ja energiankulutus

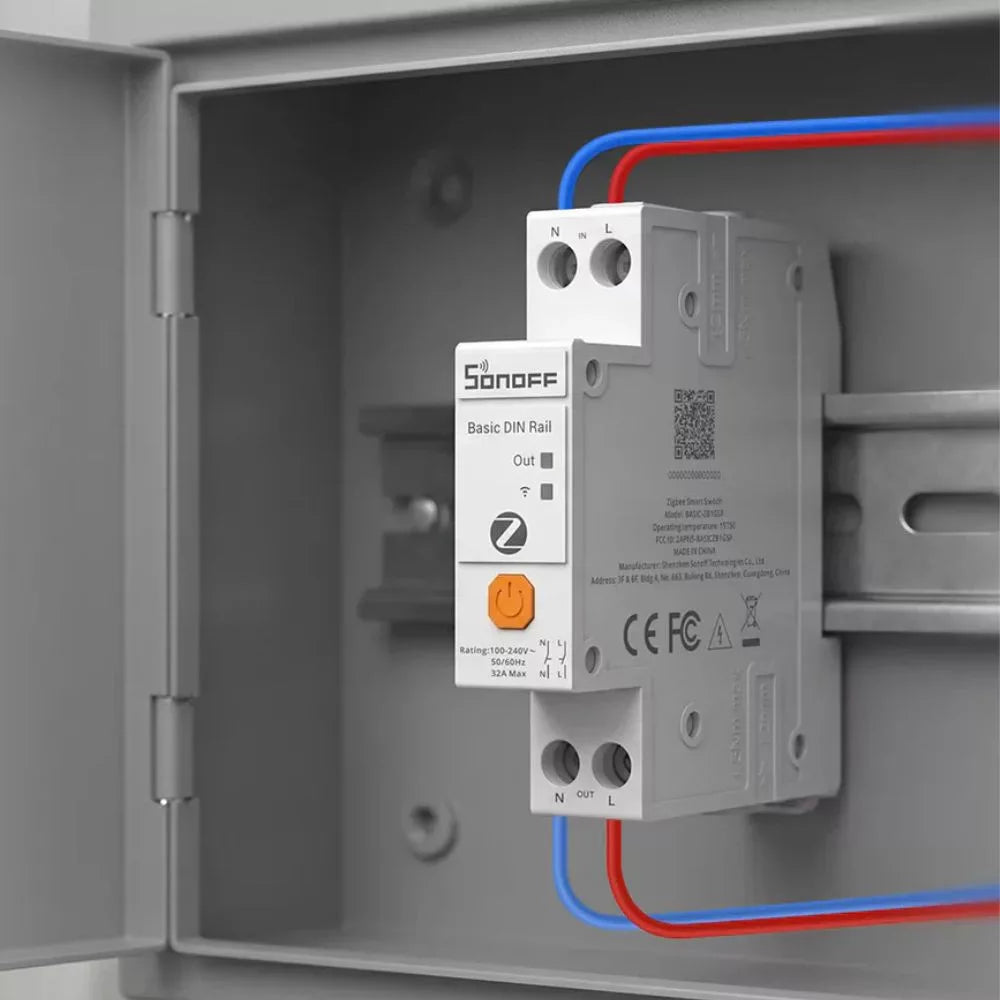

• Asennus: 35 mm DIN-kisko, sähkökeskuksen sisälle

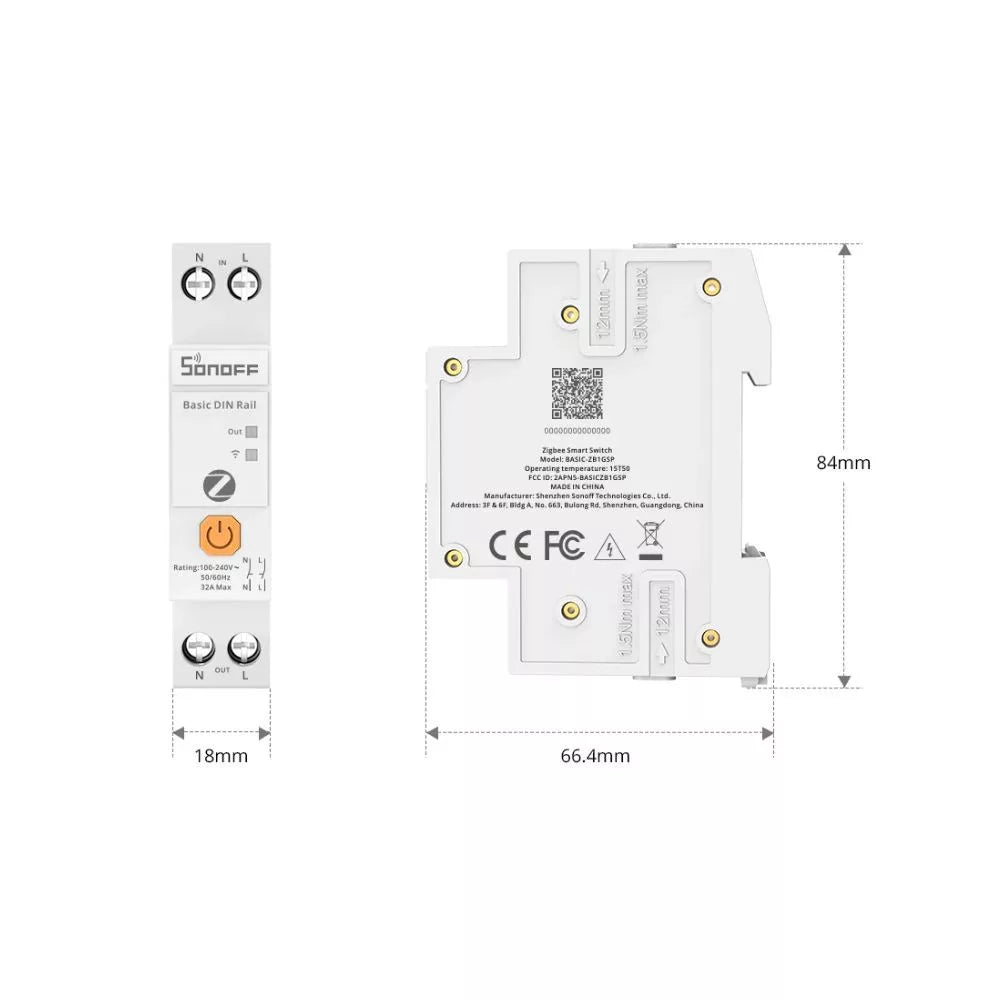

• Mitat: 84 × 66,5 × 18 mm
• Paino: 93,5 g
• Kotelon materiaali: PC-muovi
• Suositeltu johdin: 4–10 mm², yksi- tai monisäikeinen kuparijohdin
• Käyttölämpötila: −15…+50 °C
• Ilmankosteus: 10–90 % RH, ei kondensoiva
• Käyttöpaikka: sisätilat
• Nimellinen impulssijännite: 4 kV
• Likaantumisaste: II
• Enimmäiskäyttökorkeus: 2000 m
• Automaattinen toiminta: 10 000 kytkentäjaksoa
• Sertifioinnit: CE, RoHS ja FCC
• EAN: 6979033600652

Asennuksessa huomioitavaa

Valmistajan ohjeen mukaan BASIC-ZB1GSP asennetaan sähkökeskuksessa enintään 32 A:n johdonsuojakatkaisijan tai ylivirtasuojauksella varustetun vikavirtasuojan jälkeen. Vaihe- ja nollajohtimia ei saa kytkeä ristiin. 32 A on laitteen ilmoitettu enimmäisvirta; sallittu kuormitus riippuu myös kuormatyypistä, johdotuksesta, suojauksesta ja asennusolosuhteista.

Kiinteän sähköasennuksen saa tehdä ja mitoittaa vain pätevä sähköalan ammattilainen.

Käyttöohje (EN): SONOFF BASIC-ZB1GSP Zigbee DIN-kiskorele
