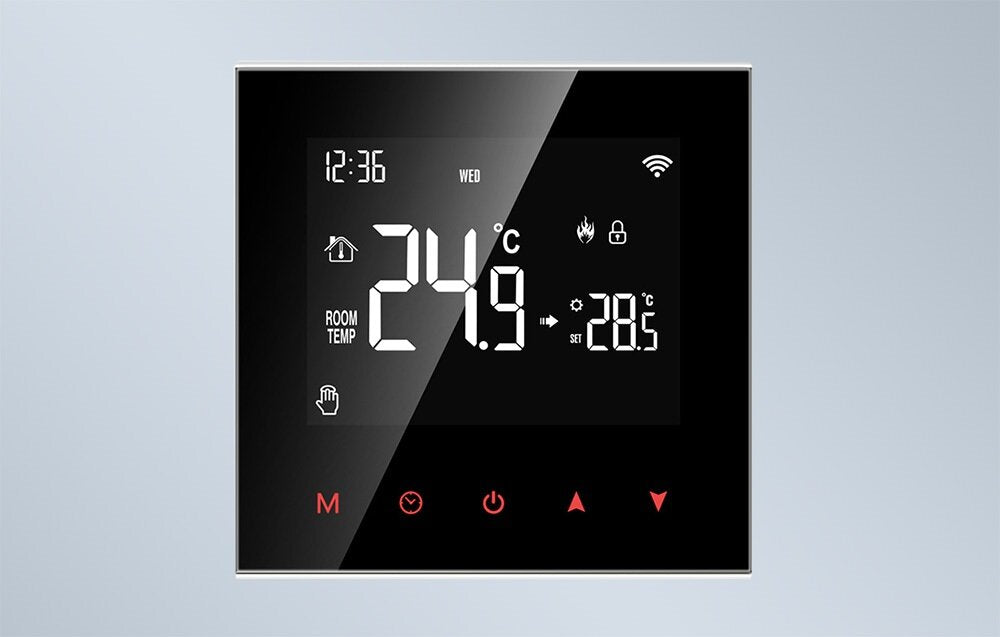

Avatto Zigbee-termostaatti vesikiertoiseen lattialämmitykseen 3A – ZWT100-3A

Avatto ZWT100-3A on Zigbee-termostaatti vesikiertoisen lattialämmityksen ohjaukseen. Termostaatti ohjaa jakotukilla olevia toimilaitteita ja sen suurin lähtökuorma on 3 A.

Lämpötilaa voidaan säätää suoraan termostaatista tai Zigbee-yhteyden kautta osana älykotijärjestelmää. Zigbee-käyttöön tarvitaan yhteensopiva Zigbee-koordinaattori tai -yhdyskäytävä.

Home Assistant ja Zigbee2MQTT

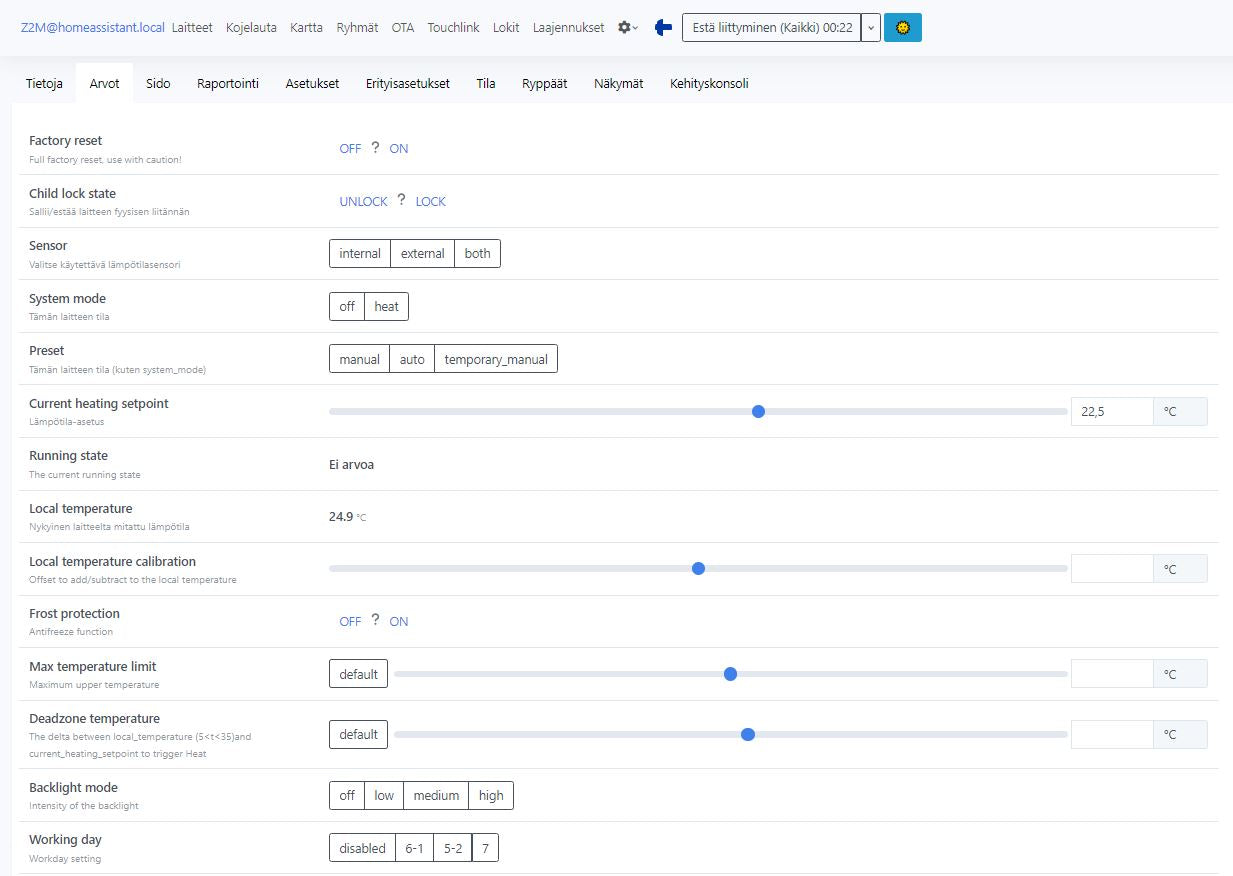

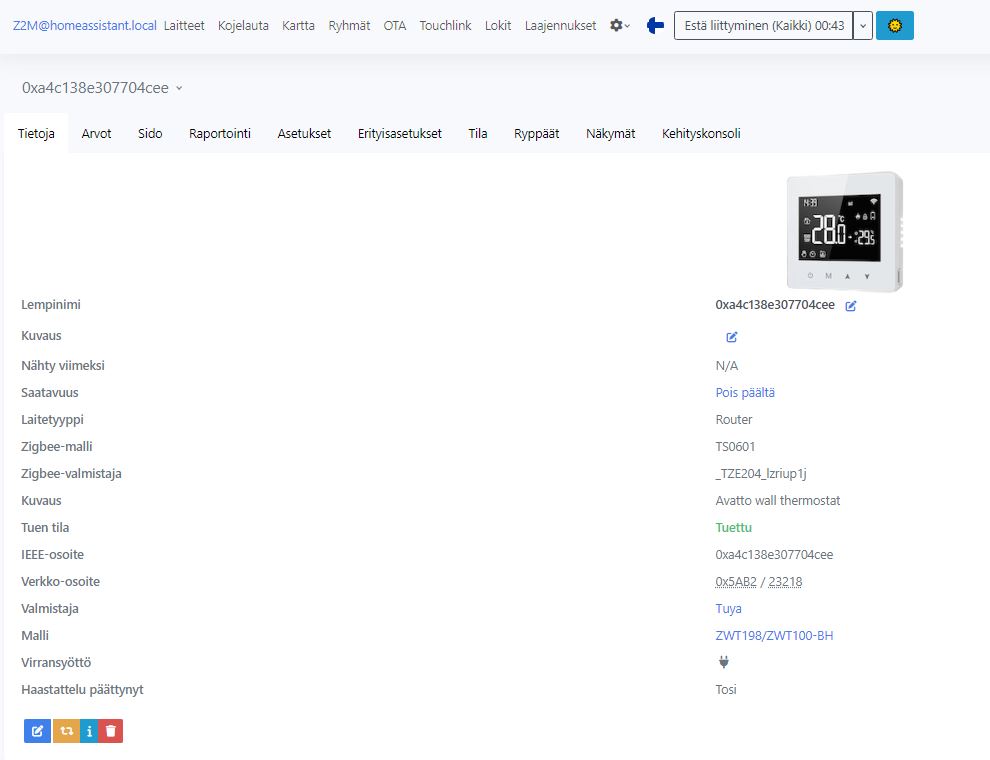

ZWT100 on tuettu Zigbee2MQTT:ssä, joten se sopii hyvin Home Assistant -käyttöön. Zigbee2MQTT:n kautta termostaatista saadaan käyttöön sekä perusohjaus että suuri osa laitteen asetuksista.

Zigbee2MQTT:n kautta voidaan käyttää muun muassa:

• termostaatin ON/OFF-ohjausta
• nykyistä lämpötilaa ja tavoitelämpötilaa
• lämmityksen tilaa
• lämpötilan kalibrointia
• manuaali- ja ohjelmatiloja
• lapsilukkoa
• jäätymisenestoa
• sisäisen ja ulkoisen lämpötila-anturin valintaa
• lämmityksen hystereesiä eli kytkentäeroa
• lämpötilarajoja
• viikko-ohjelmaa
• näytön kirkkauden säätöä

Ajantasaisen listan Zigbee2MQTT:n tukemista ominaisuuksista löydät Zigbee2MQTT:n ZWT100-laitesivulta.

Vesikiertoisen lattialämmityksen toimilaitteille

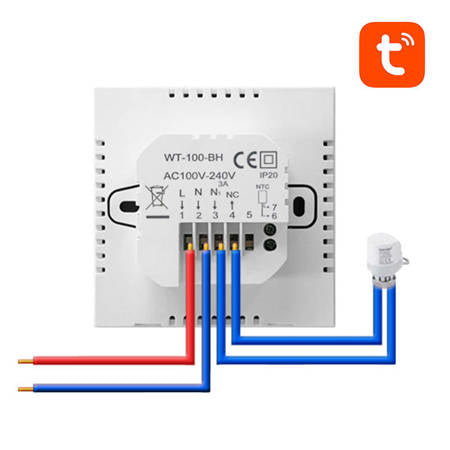

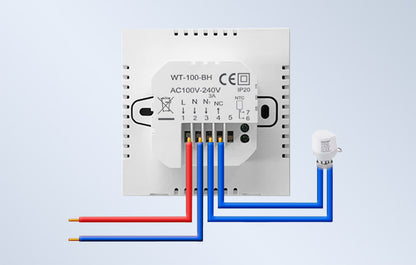

ZWT100-3A on tarkoitettu vesikiertoisen lattialämmityksen jakotukilla olevien toimilaitteiden ohjaukseen. Tämä 3 A versio ei ole sama käyttötapaus kuin 16 A termostaatti, jolla ohjataan sähköisen lattialämmityksen lämmityskuormaa suoraan.

Termostaatissa voidaan valita toimilogiikaksi NC tai NO. Kärjen toiminta vaihdetaan laitteen asetuksista, joten sama termostaatti voidaan sovittaa eri tavalla toimiville toimilaitteille.

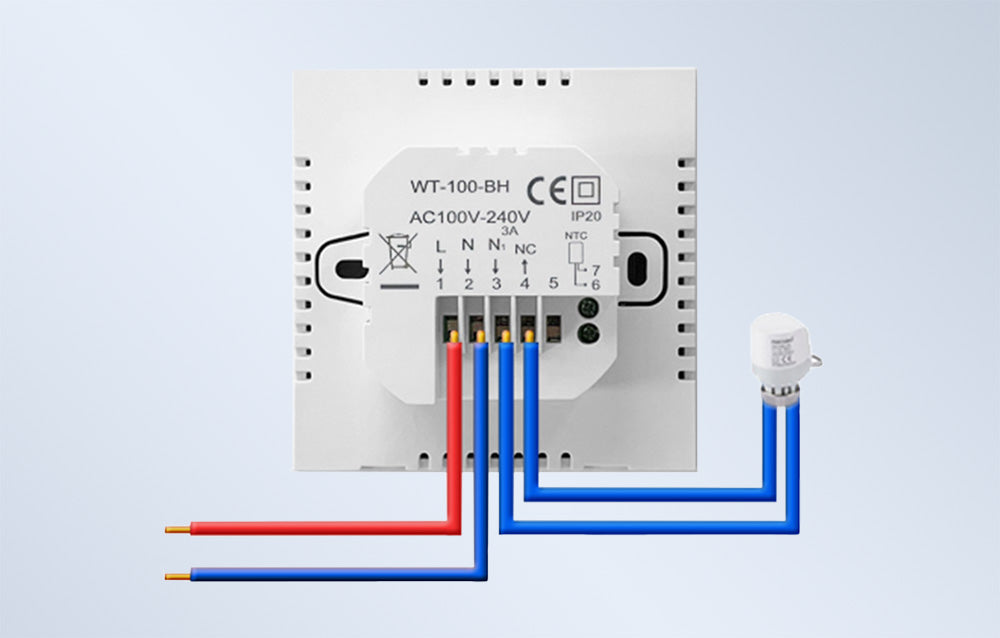

Ennen tilaamista kannattaa tarkistaa nykyisen järjestelmän toimilaitteiden käyttöjännite ja kytkentätapa. Kiinteän sähköasennuksen tekee sähköalan ammattilainen.

Lämpötilan mittaus ja anturit

Termostaatissa on sisäinen lämpötila-anturi. Lisäksi siihen voidaan liittää ulkoinen NTC 10 kΩ -anturi. Ulkoinen anturi ei sisälly pakkaukseen.

Laitteen asetuksista voidaan valita mittaukseen sisäinen anturi, ulkoinen anturi tai molemmat yhdessä. Lämpötilan kompensointia voidaan säätää alueella −9,9...+9,9 °C.

Huoneen maksimilämpötilaraja voidaan asettaa välille 5–60 °C. Ulkoisen anturin maksimilämpötilarajan säätöalue on 35–95 °C. Nämä ovat lämpötilarajoja, eivät tavallisen huonelämpötilan tavoitealueita.

Hystereesi, viive ja jäätymisenesto

Lämmityksen hystereesiä eli lämpötilaeroa, jolla termostaatti kytkee lämmityksen päälle ja pois, voidaan säätää alueella 0,5–10 °C.

Lisäksi termostaatissa on 0–5 minuutin säädettävä lähdön viive sekä jäätymisenesto. Näillä asetuksilla voidaan hienosäätää termostaatin toimintaa käytettävän järjestelmän mukaan.

Viikko-ohjelmat ja automaatiot

ZWT100 tukee ohjelmoitavaa viikkoaikataulua. Laitteelle voidaan määrittää eri lämpötiloja eri vuorokaudenaikoihin.

Home Assistantissa termostaattia voidaan lisäksi käyttää omissa automaatioissa esimerkiksi kellonajan, kotona olon, muiden lämpötila-antureiden tai sähkön spot-hinnan perusteella.

Pörssisähköohjaus ei ole termostaatin oma ominaisuus, vaan se tehdään Home Assistantissa automaationa.

Tuya Smart ja Smart Life

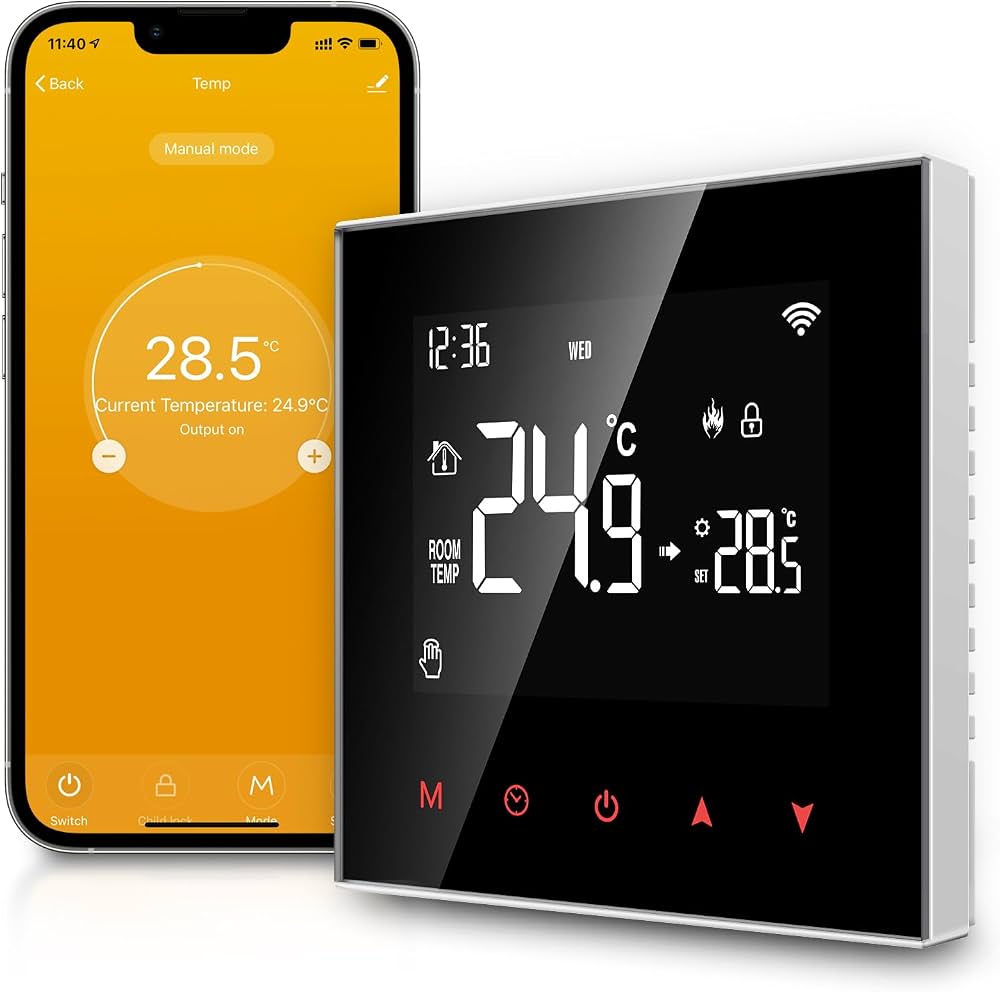

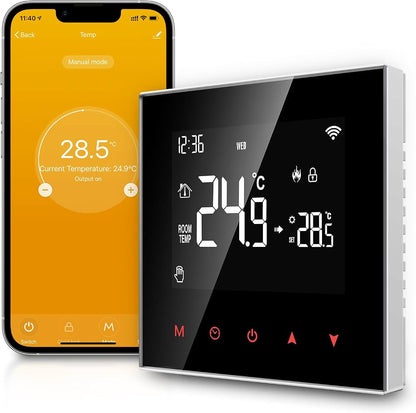

Termostaattia voidaan käyttää myös Tuya Smart- ja Smart Life -järjestelmissä yhteensopivan Tuya Zigbee -yhdyskäytävän kautta. Tuya-käytössä termostaattia voidaan ohjata sovelluksesta ja liittää Tuya-järjestelmän automaatioihin.

Home Assistant + Zigbee2MQTT -käytössä Tuya-yhdyskäytävää ei tarvita, vaan termostaatti liitetään suoraan Home Assistantin käyttämään Zigbee-verkkoon.

Tekniset tiedot

• Malli: Avatto ZWT100-WH-3A
• Käyttökohde: vesikiertoisen lattialämmityksen toimilaitteiden ohjaus
• Yhteys: Zigbee 3.0
• Käyttöjännite: AC 95–220 V, 50/60 Hz
• Maksimikuorma: 3 A
• Toimilogiikka: NC / NO, valittavissa asetuksista
• Sisäinen lämpötila-anturi: kyllä
• Ulkoinen anturi: NTC 10 kΩ, ei sisälly pakkaukseen
• Anturivalinta: sisäinen / ulkoinen / molemmat
• Lämpötilan kalibrointi: −9,9...+9,9 °C
• Hystereesi: 0,5–10 °C
• Huoneen maksimilämpötilaraja: 5–60 °C
• Ulkoisen anturin maksimilämpötilaraja: 35–95 °C
• Jäätymisenesto: kyllä
• Lähdön viive: 0–5 min

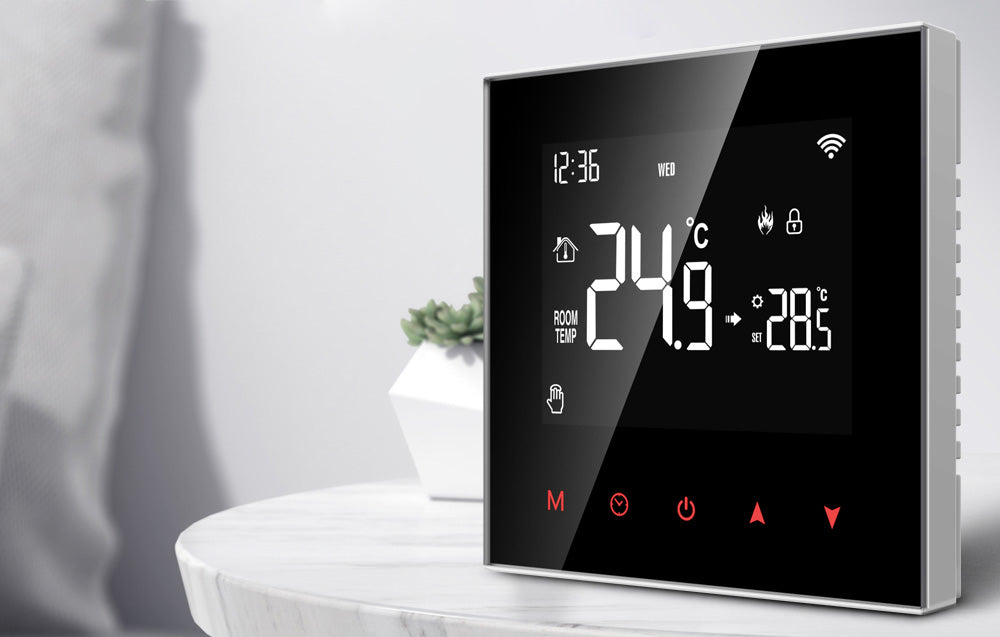

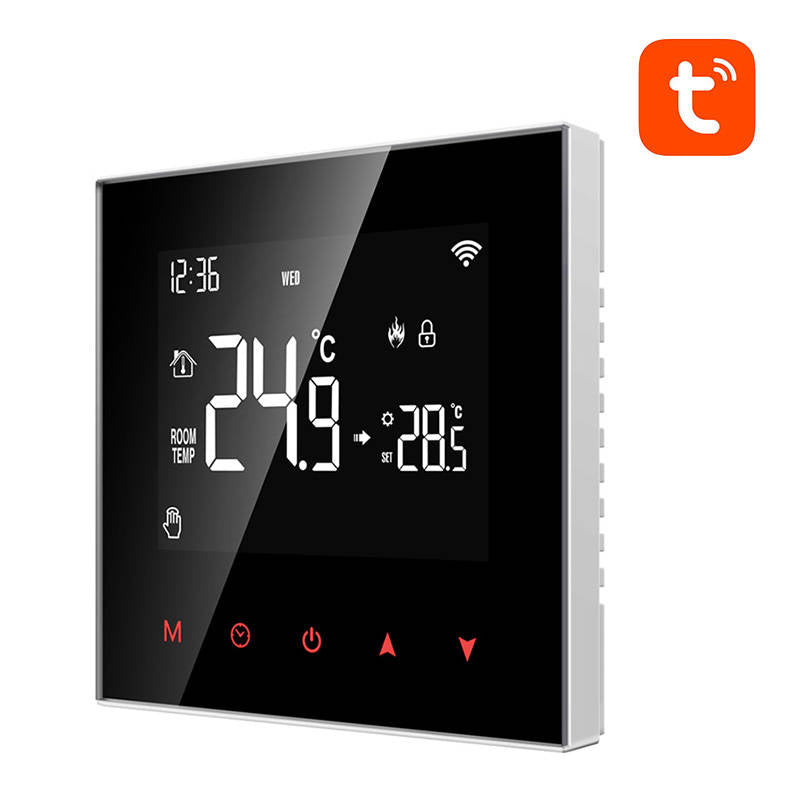

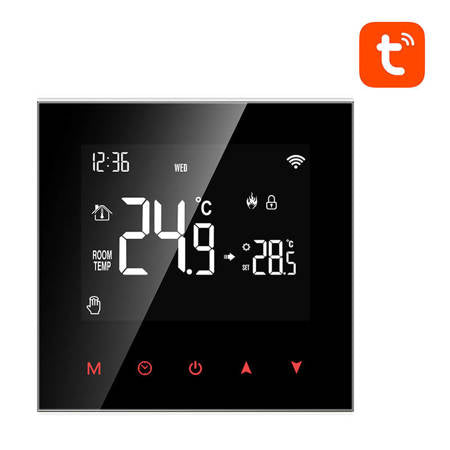

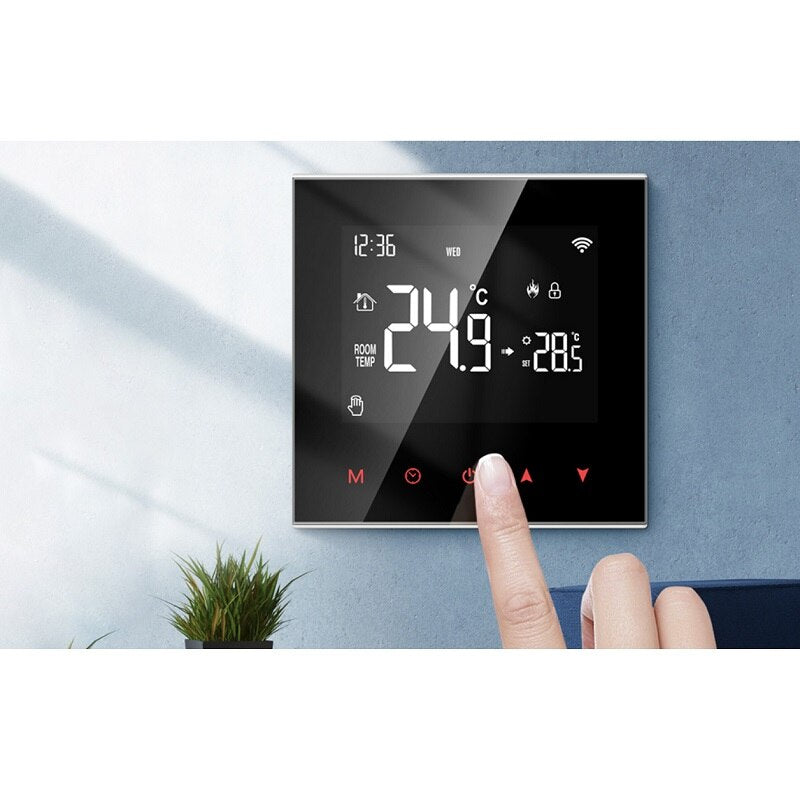

• Näyttö: LCD, karkaistu lasipinta
• Näytön kirkkaus: säädettävä
• Virrankulutus: <1 W
• Mitat: 86 × 86 × 40 mm

Pakkauksen sisältö

• Avatto ZWT100-3A Zigbee-termostaatti
• kiinnitysruuvit
• käyttöohje

Huom: ulkoinen NTC 10 kΩ -lämpötila-anturi ei sisälly pakkaukseen.

Suomenkielinen käyttöohje

Valmistajan käyttöohje (EN)
